前言

充电头网拿到了mophie推出的一款15W三合一无线充电器，这款无线充电器支持手机磁吸无线充电，还支持为耳机无线充电，并且还设计了安装手表无线充电器的支架，可以实现手机，手表和耳机无线充电，满足苹果全家桶的充电需求。
磁吸无线充电支持手机水平和垂直吸附，使用方便。包装内还附送磁铁环，可用于不支持磁吸无线充的手机使用。下面就对这款无线充电器进行拆解，一起看看内部的设计用料。
mophie三合一无线充电器开箱

包装盒正面印有mophie品牌、无线充电器外观图、snap+ 3-in-1 wireiess charging stand名称以及最底部的特色要点：兼容MagSafe、15W无线快充、3合1充电。

背面上方印有mophie 三合一无线充电器的使用场景图以及演示图示，下方为四大特色要点讲解。

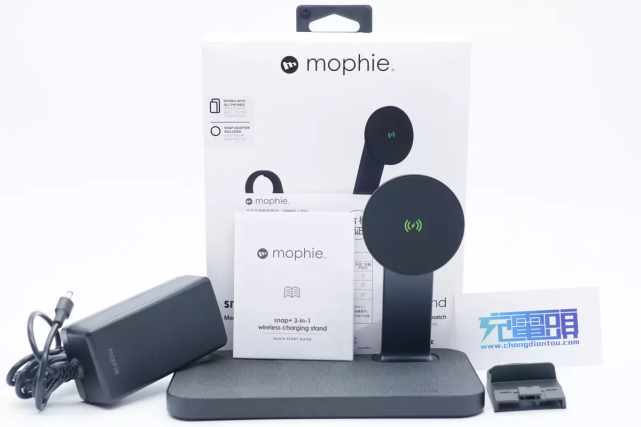

打开包装，除mophie 三合一无线充电器外，另有产品说明书、充电套装、磁吸圈套装以及可更换式手表架等。

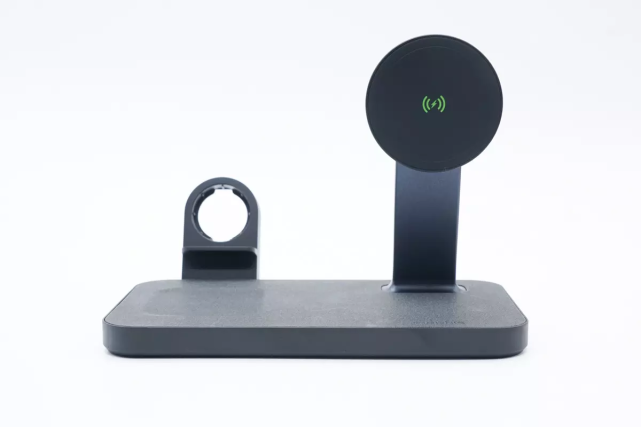

从正面看，产品团体以黑色为主，左侧为手表等小功率设备充电架（需安装），右侧为手机磁吸充电架，底座左侧的微凹槽矩形设计为底座无线充电区域，可为耳机充电。

两种手表充电架可装载原装充电器或较大尺寸的第三方充电器。

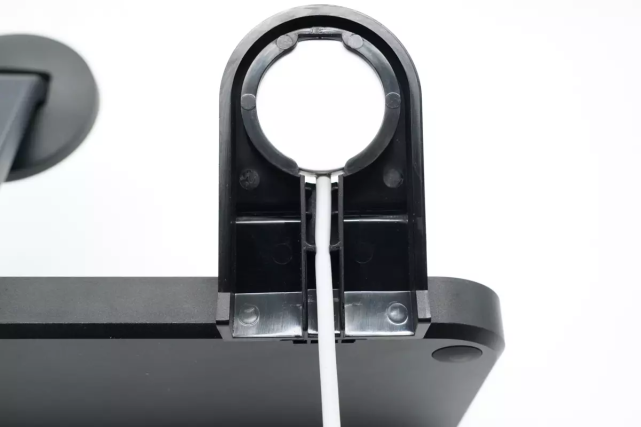

通过底部的凹槽卡扣设计固定，左右两侧均有条形小凹槽设计，精确安装后，听到“咔”的声音，即安装完成；其次充电架背部凹槽设计可对线材进行固定收纳，防止缭乱缠绕。

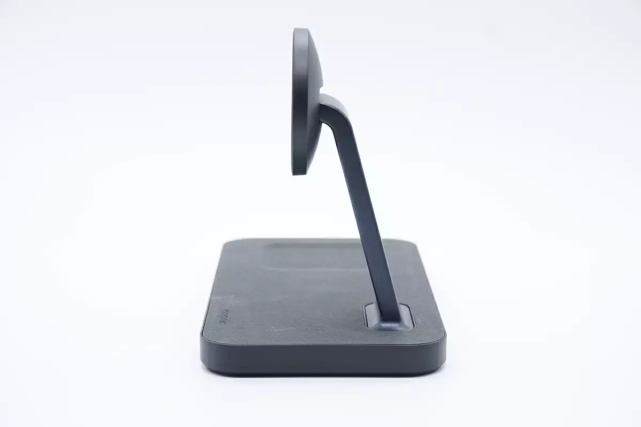

从侧面看，手机磁吸支架向前倾斜，与底座形成三角设计，增加团体稳定性。

背面可以看到支架采用铝合金材质，手表充电支架精确安装后也不会凸起，与底面平行，稳定性毋庸置疑。

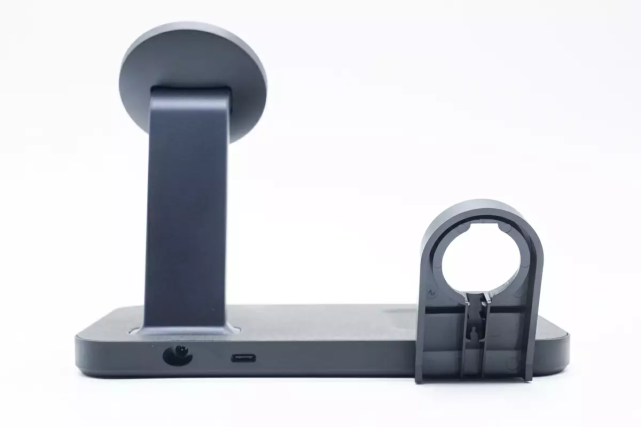

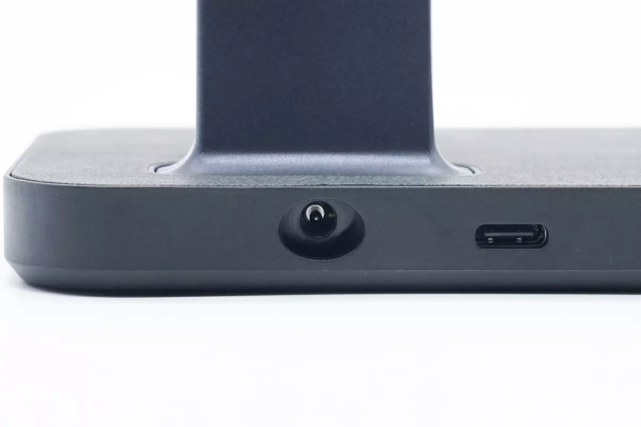

底座侧面配置DC输入端口、USB-C输出端口，放置桌面使用时方便隐藏线缆，USB-C端口可对手表等小功率物件供电，打造轻便桌面。

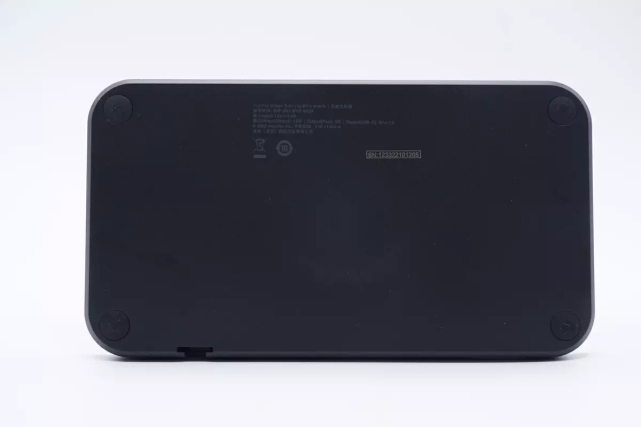

底部配备4个圆形防滑脚垫，并印有规格参数
型号：SNP-3N1-BYO-WCH
输入：12V3.5A
输出（Stand）：15W
输出（pad）：5W
输出（USB-C）：5V1A
制造商：自格（深圳）科技开发有限公司。

这款充电器同样附赠磁吸套装，可粘贴在手机或手机壳背部，使带有无线充电功能的手机拥有 MagSafe 磁吸充电体验。

原装适配器输出线长度约为150cm，可满足桌面使用长度需求。

底座长度为177.03mm。

宽度为97.1mm。

厚度为12.75mm。

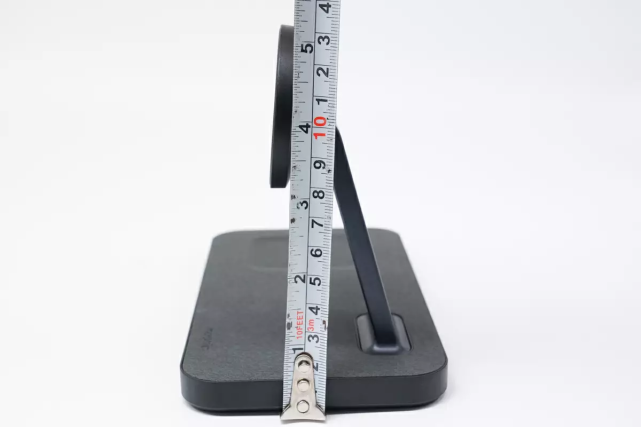

底座加手机磁吸支架高度约为13cm，这个高度一样平常会超过显示屏幕下端，桌面使用可以放在屏幕旁边。

测得mophie 三合一无线充电器重量约为332g。

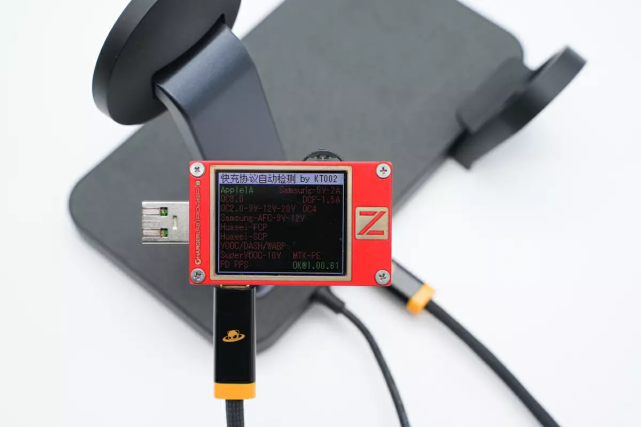

使用ChargerLAB POWER-Z KM002C测得USB-C口支持Apple1A协议。

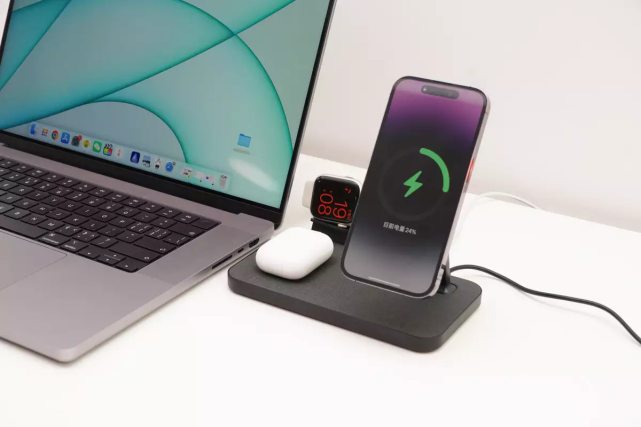

产品使用场景一览，苹果全家桶都能同时放在mophie 三合一无线充电器上无线充电，保证桌面整洁不缭乱。
mophie三合一无线充电器拆解

看完mophie这款无线充电器的开箱和展示，下面就进行拆解，看看内部的设计用料。

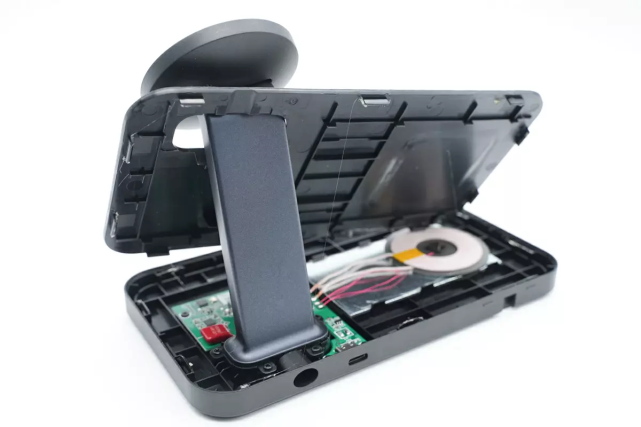

沿外壳接缝拆下盖子，上盖通过卡扣固定毗连。

为手机磁吸无线充电的线圈支架通过螺丝固定在壳体内部。

拧下固定螺丝，拆下无线充电线圈支架。

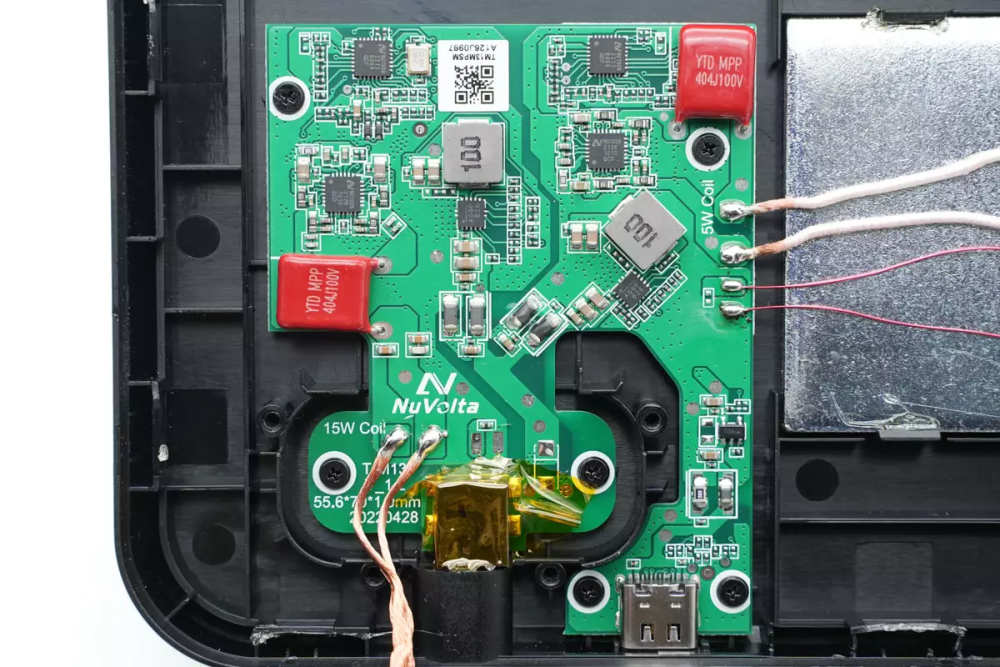

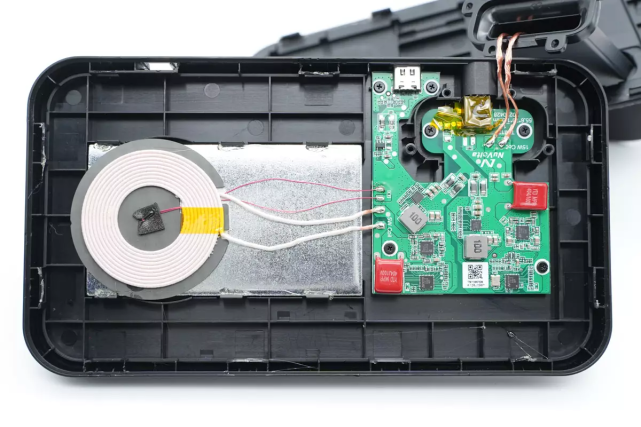

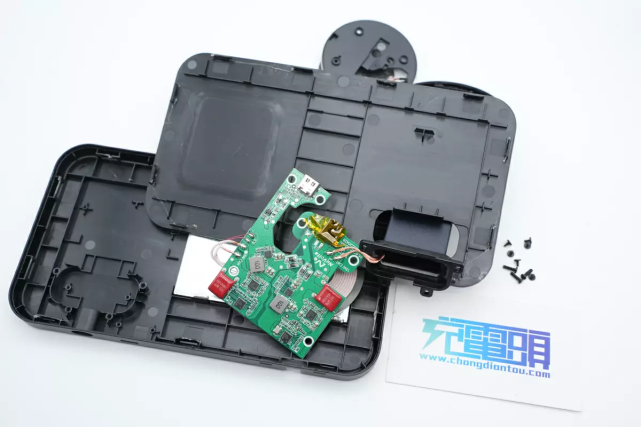

外壳内部的PCBA模块一览，焊接两路独立的无线充电主控和集成功率级芯片，分别对应手机无线充电和耳机无线充电。

PCBA模块通过螺丝固定，电源输入插座粘贴胶带绝缘。

固定螺丝特写。

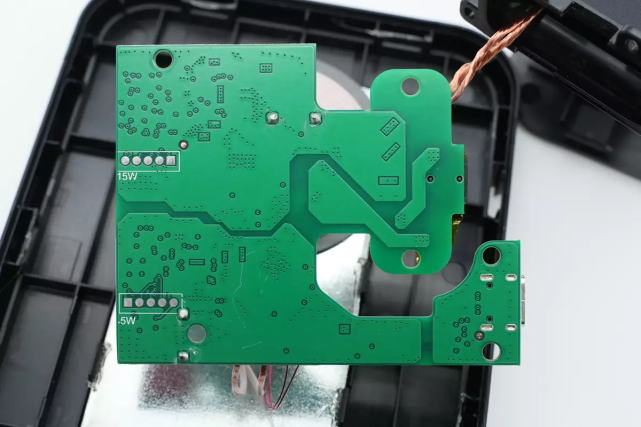

PCBA模块为单面元件，背面没有焊接元件，丝印表示两路无线充电电路功率分别为15W和5W。

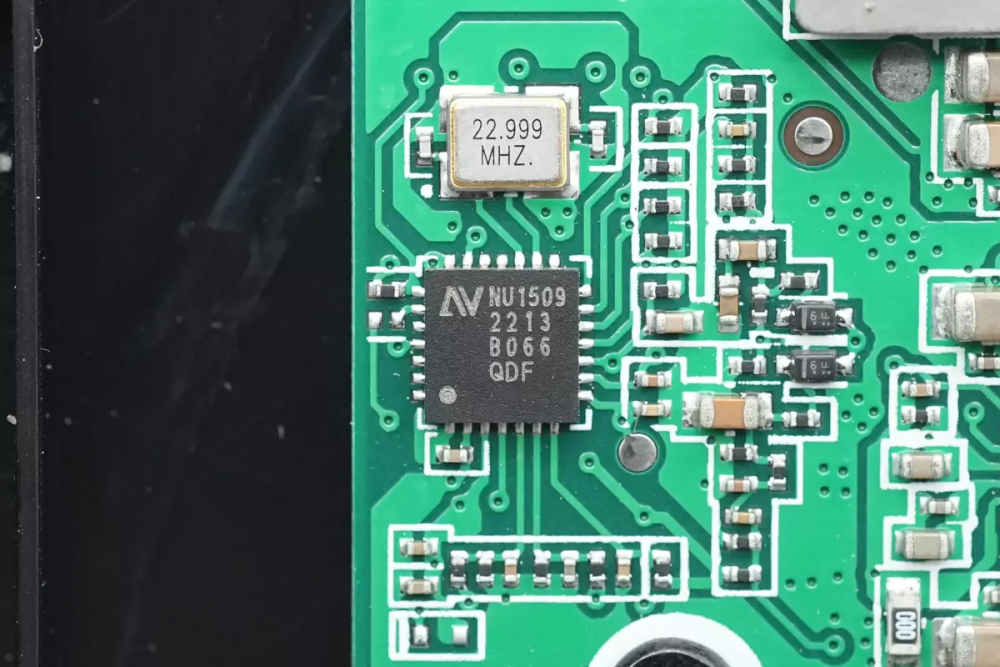

无线充电发射端控制芯片采用伏达半导体NU1509，集成了ARM-M0内核，涵盖了高精度的FOD算法，符合WPC1.2.4 EPP协议，控制高精度的PWM输出，支持LED充电状态指示，内置快充协议，并且支持完善全面的掩护功能，满足各种客户的定制化需求。

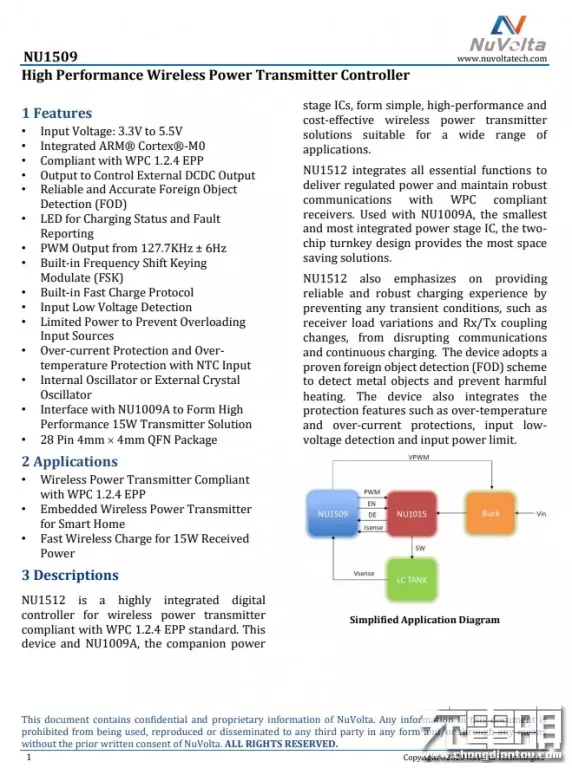

伏达半导体NU1509详细资料。

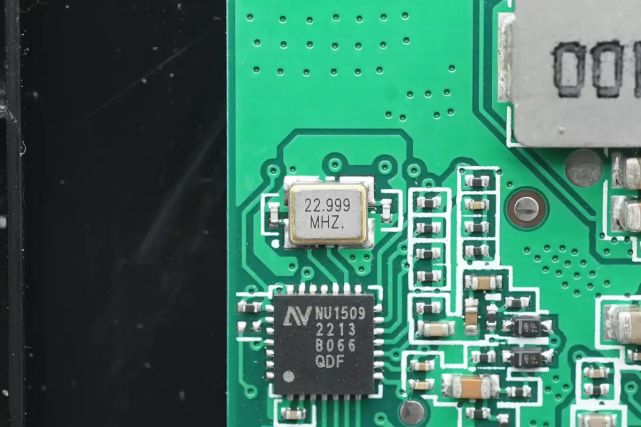

NU1509外置22.999MHz时钟晶振特写。

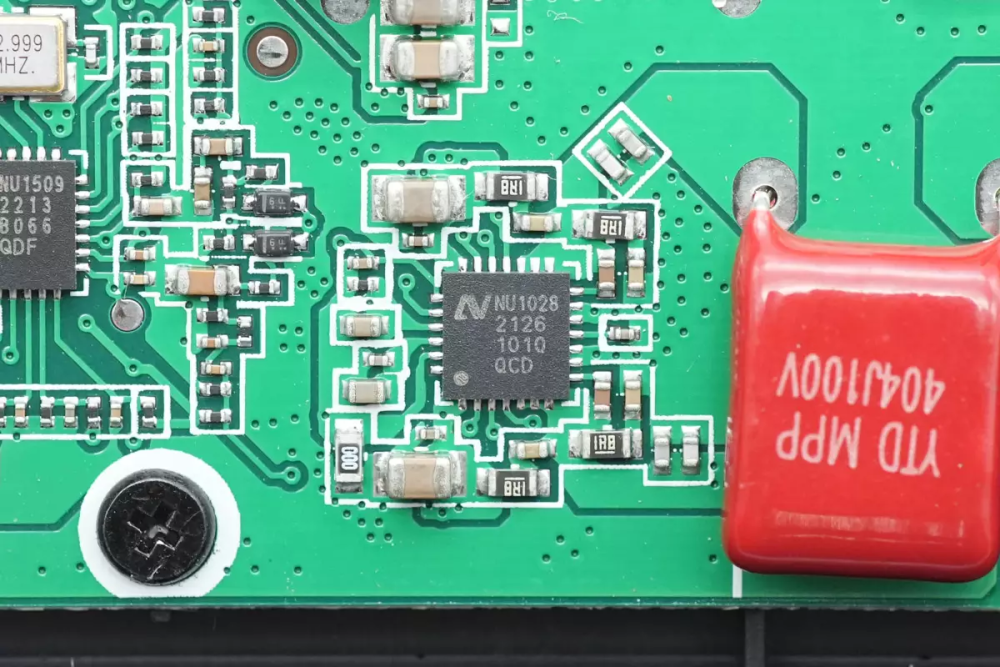

无线充电集成功率级芯片也来自伏达半导体，型号NU1028，是一颗用于高集成度的高功率无线充电的集成功率级，内部集成功率全桥，驱动器，内置降压电路和稳压电路。支持无损耗高精度电流检测，用于带内通信和异物检测。集成数字解调，集成欠压和过压掩护，支持完善的掩护功能，支持数字I2C接口，采用4*4mm QFN封装。

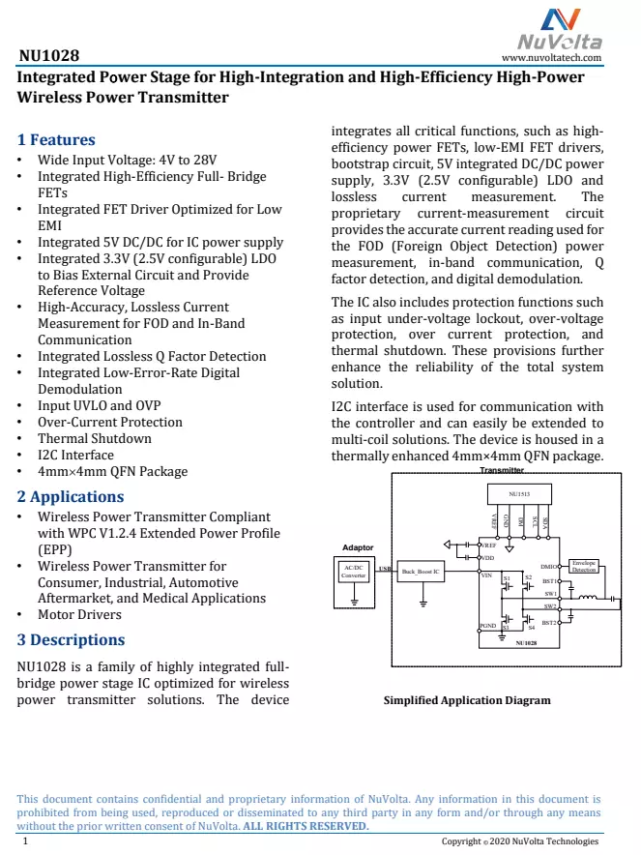

伏达半导体NU1028资料信息。

另外一路NU1509+NU1028的组适用于耳机无线充电。

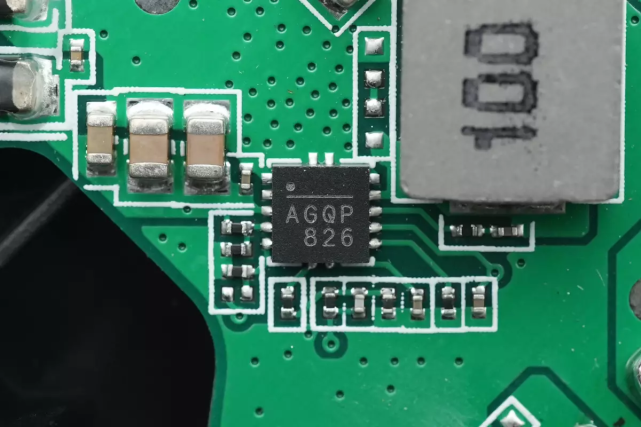

同步降压转换器来自MPS，型号MP2229，芯片内部集成开关管，输入电压21V，最大输出电流6A。

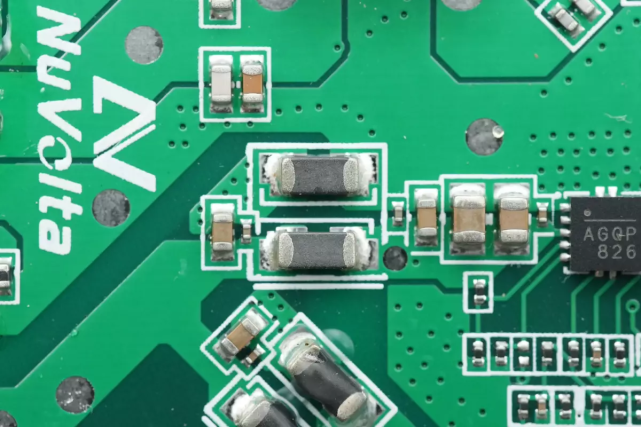

10μH电感配合同步降压转换器进行降压，用于5W无线充电和USB-C接口供电输出。

另外一路降压电路用于为手机无线充电供电。

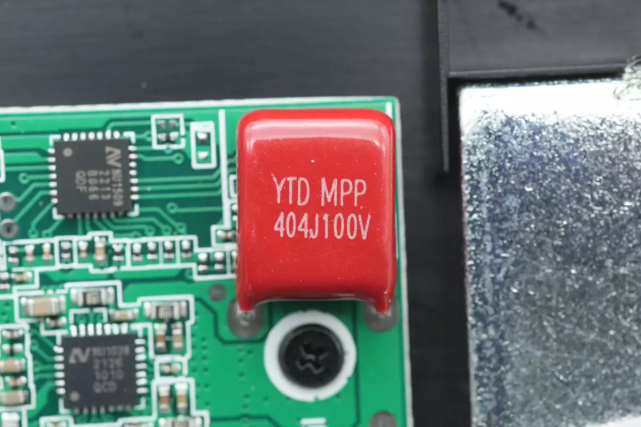

用于无线充电的谐振电容特写，规格为0.4μF 100V。

另一颗谐振电容规格相同。

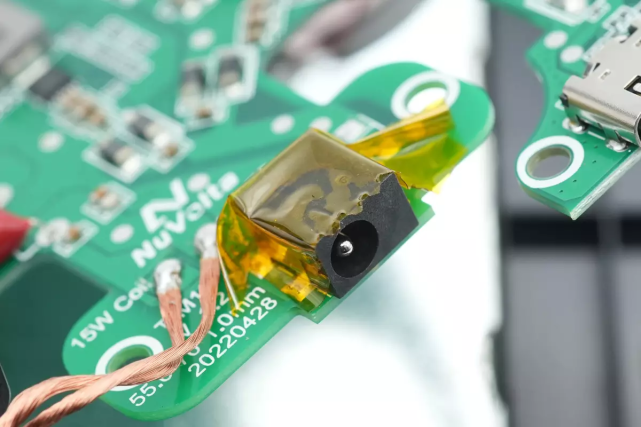

DC电源输入插座特写。

输入滤波电感和电容元件特写。

输出USB-C母座采用过孔焊接固定。

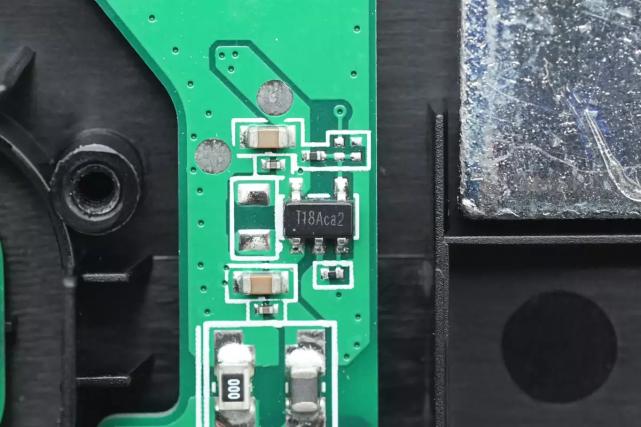

丝印T18A的芯片用于USB-C口输出限流功能。

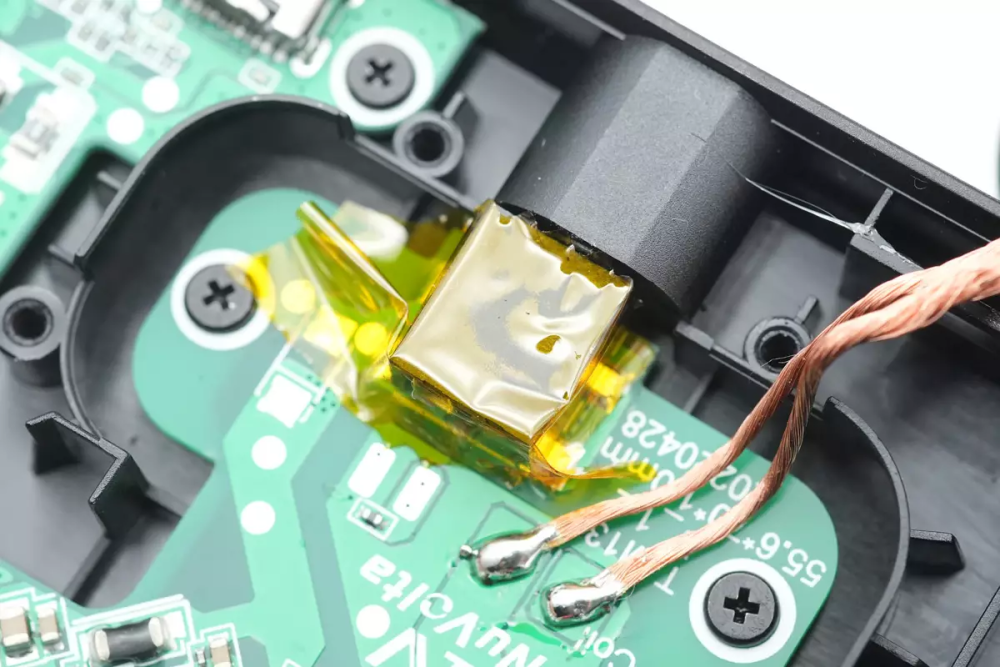

毗连为耳机充电的线圈和热敏电阻焊盘特写。

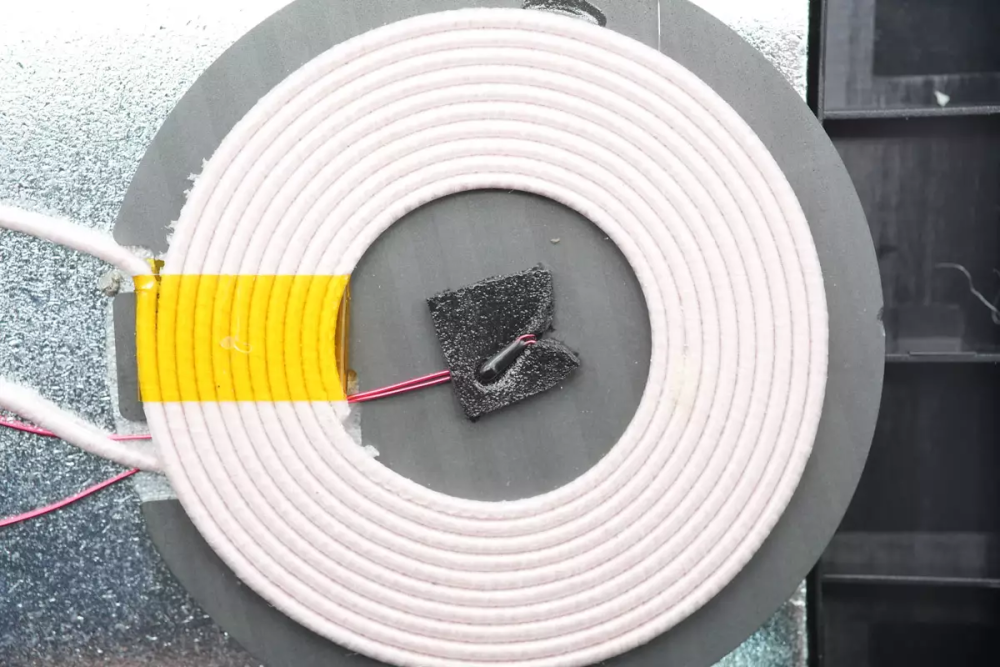

耳机无线充电线圈特写，内部是检测温升的热敏电阻。

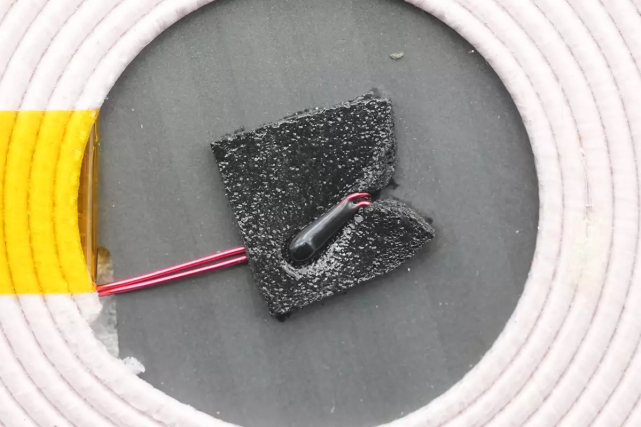

热敏电阻粘贴在泡棉上支撑固定。

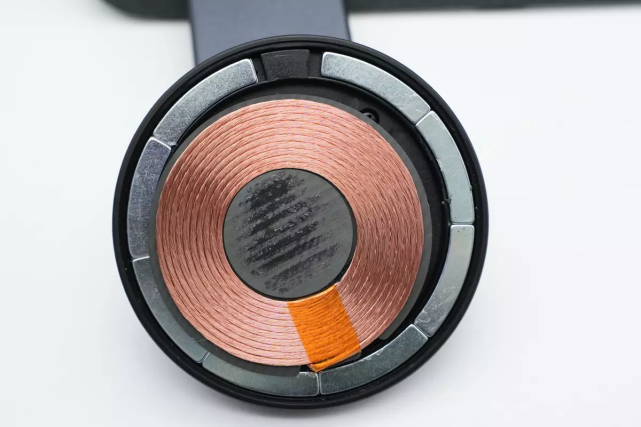

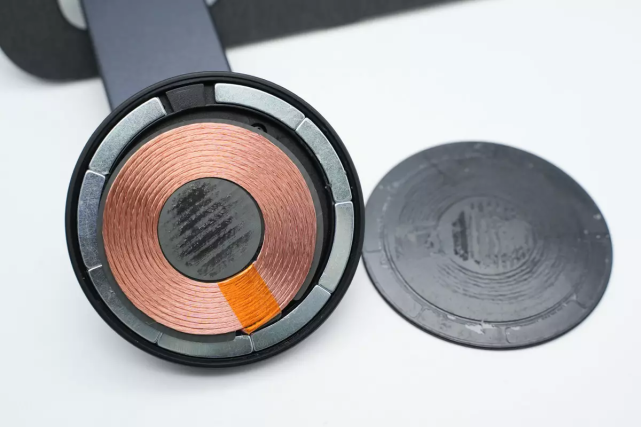

撕下手机无线充电线圈的面板，边沿是用于吸附手机的磁铁，内部为无线充电线圈。

无线充电线圈固定在盖板上。

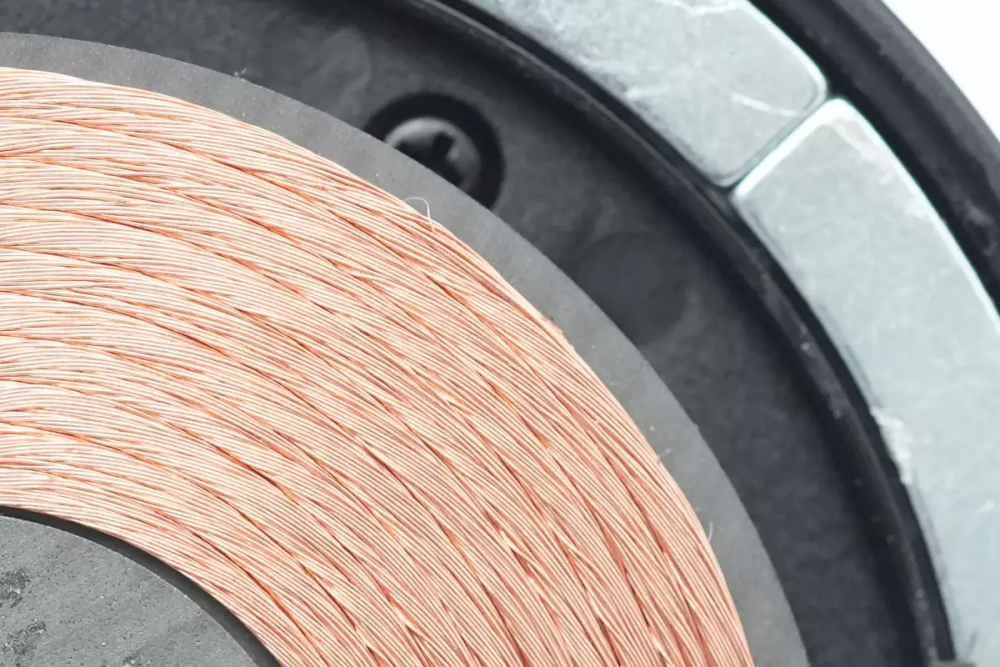

线圈采用利兹线绕制。

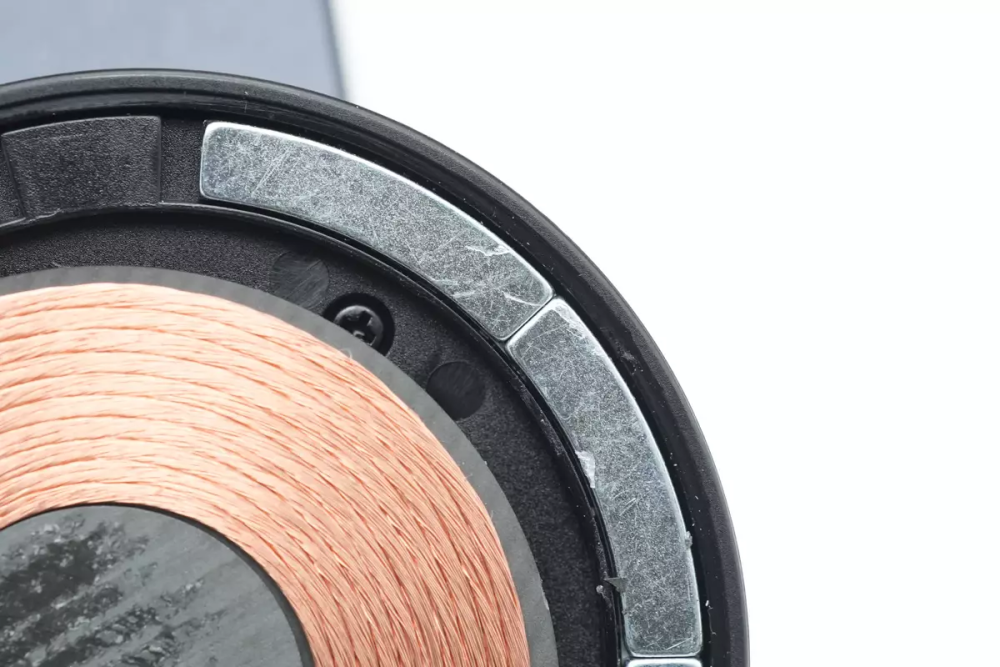

在线圈的边沿是用于吸附手机的磁铁。

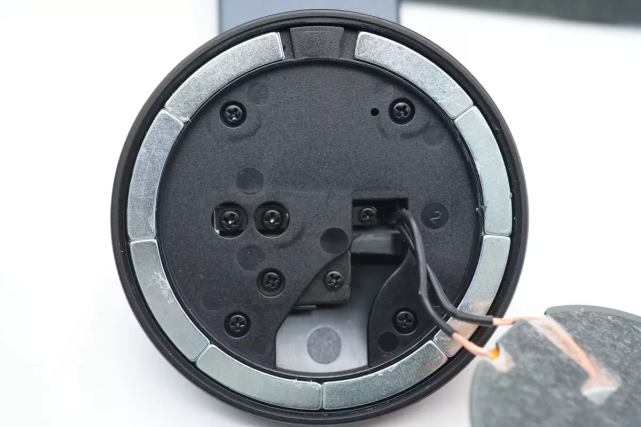

在线圈背面是固定壳体的螺丝。

线圈引出线套有热缩管绝缘掩护。

拆下螺丝打开壳体，内部为金属转轴，通过螺丝固定在壳体外壳上。

全部拆解一览，来张全家福。
充电头网拆解总结

mophie推出的这款三合一无线充电器支持手机和耳机无线充电，通过毗连手表的无线充电器，可以实现手表的无线充电，能够满足苹果全家桶的充电需求。手机无线充电为磁吸式，角度可以调节，满足手机垂直和水平使用。
充电头网通过拆解相识到，mophie这款无线充电器采用伏达半导体无线充电方案，内置两套NU1509无线充电主控和NU1028无线充电集成功率级，构成完整的高性能无线充电解决方案，分别用于手机和耳机无线充电。同时使用两路MPS MP2229同步降压芯片，用于无线充电功率级供电。内部做工扎实，功能使用，同时用料也很可靠。
