前言
三星为S22系列手机推出了一款双项无线充电底座，型号为EP-P5400。底座分为手机，耳机充电区域和手表，耳机充电区域，分别满意差别设备的无线充电。并配有三色指示灯指示无线充电状态，而且可通过手机举行设置无线充电底座指示灯的亮度。
三星这款无线充电器内置过热和金属异物检测，并内置散热风扇，可降低无线充电的温升，起到加速充电结果。同时包装内部附送充电器和数据线，到手即用，还可弥补手机不送充电器的不便。下面充电头网就对三星这款无线充电底座举行拆解，看看内部用料和做工。
三星15W二合一无线充电底座开箱

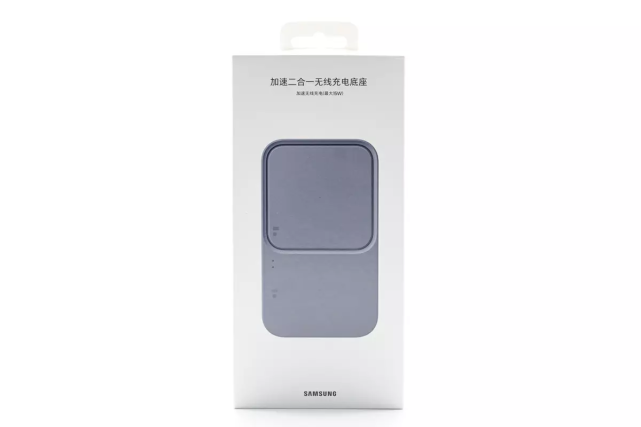

包装盒采用纯白色背景，正面上下部分印有无线充电座的名称以及三星品牌名称，中间为无线充电座的外观图示。

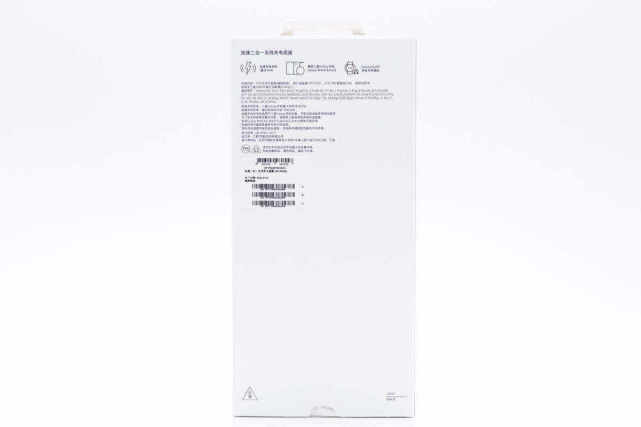

包装盒反面印有无线充电座的基本特色以及兼容产品。

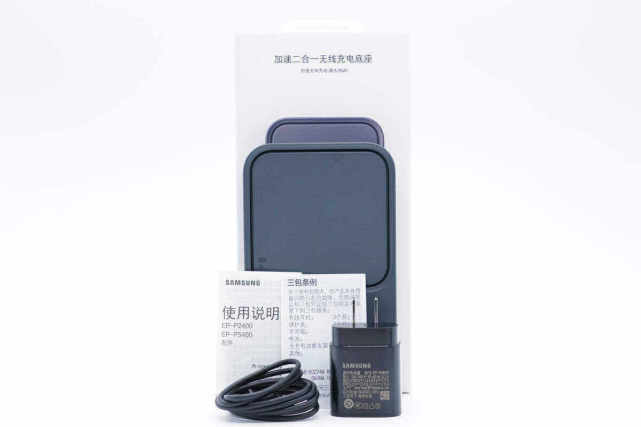

取出包装内所有物品，除无线充电座外，另附赠充电器、C to C充电线以及产品阐明书、三包凭证等。

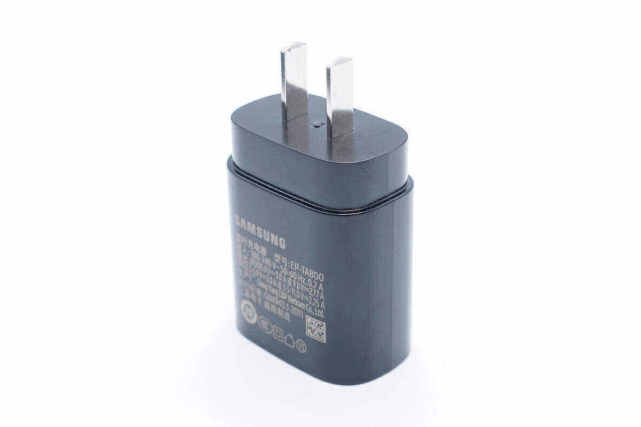

充电器为三星观光充电器的设计风格，整体与三星无线充电座配色一致。
充电器侧面印有相关参数标识。
型号：EP-TA800；
输入：100-240V~ 50/60Hz，0.7A；
输出：5V3A，9V2.77A，3.3-5.9V3A，3.3-11V2.25A。

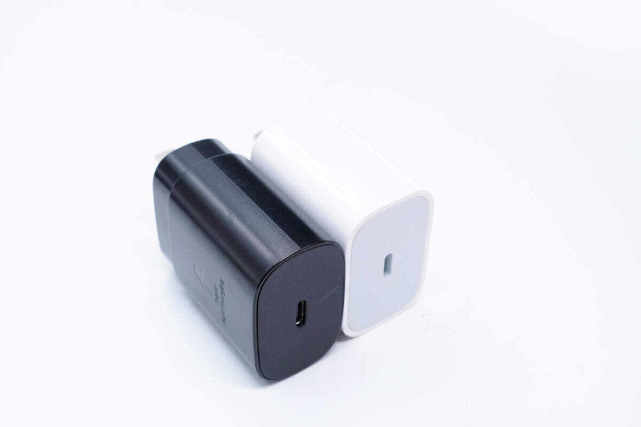

充电器与苹果20W充电器相比，体积相差无几。

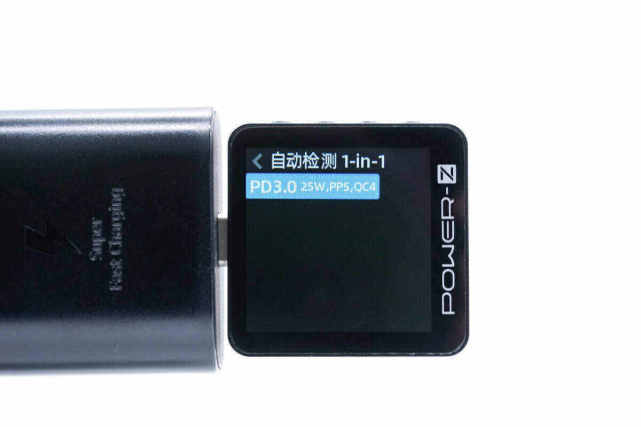

使用POWER-Z KM003C测试仪测试充电器的USB-C端口，实测支持PD3.0、QC4和PPS等快充协议。

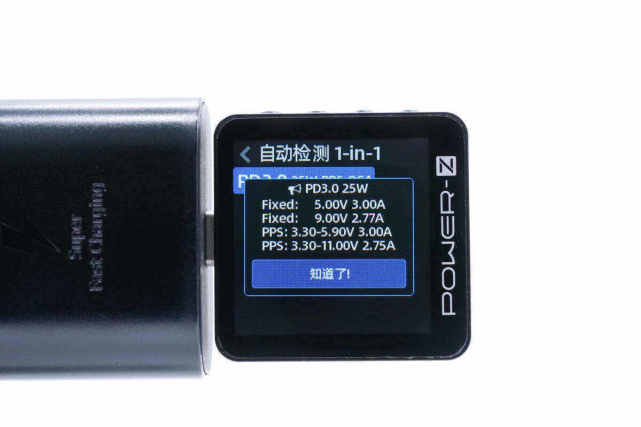

PDO报文方面，C口支持5V3A，9V2.77A两组固定电压档位，以及3.3-5.9V3A，3.3-11V2.75A，与标称铭文有些许差别。

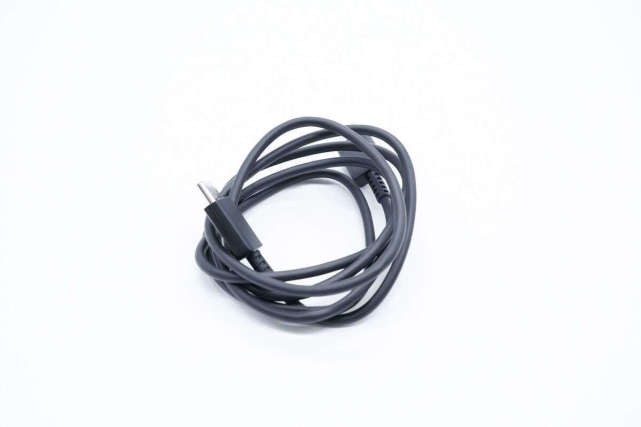

附赠充电线材为 C to C类型，采用黑色 TPE材质外被制作。

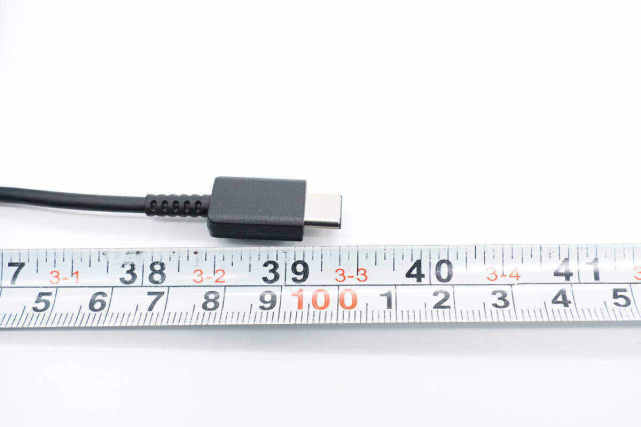

充电线材长度约为100cm。

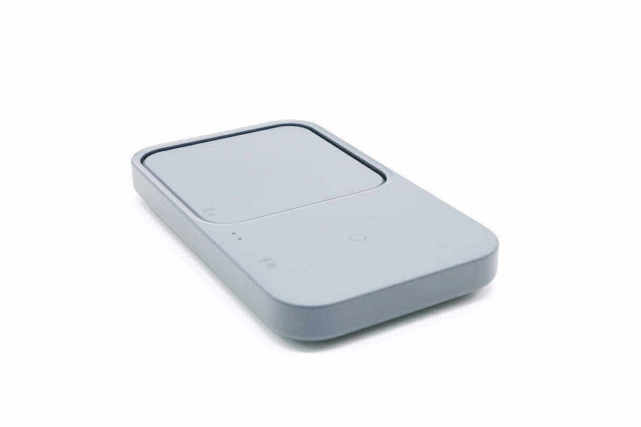

三星无线充电座整体采用ABS材质制作，细纹磨砂工艺处置惩罚外壳，表面呈灰绿色；整体手感舒适，亲肤顺滑。

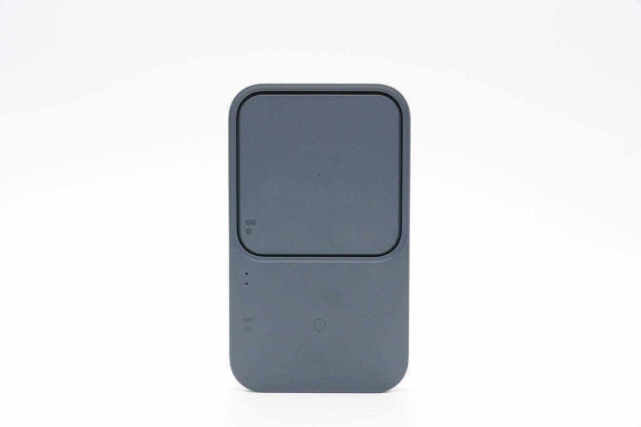

三星无线充电座正面拥有两个无线充电区域，左侧凹陷处置惩罚无线区域专为手机、耳机充电，右侧平整区域专为耳机、手表充电，而且每个充电区域的右下角均印有充电设备标识，中间印有正确充电位置标志。

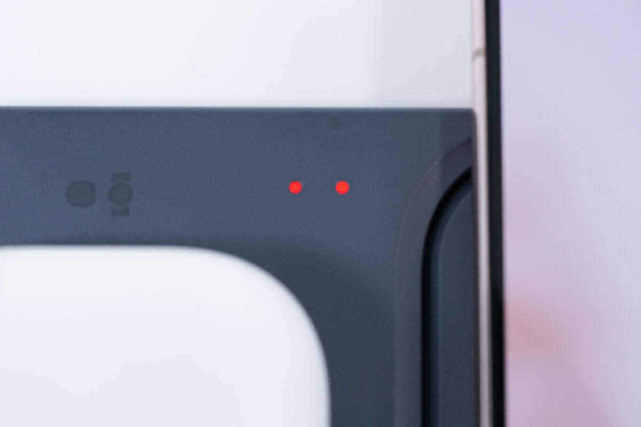

别的，每个无线充电区域对应相关的 LED 工作指示灯，在正常充电时呈红色常亮状态。

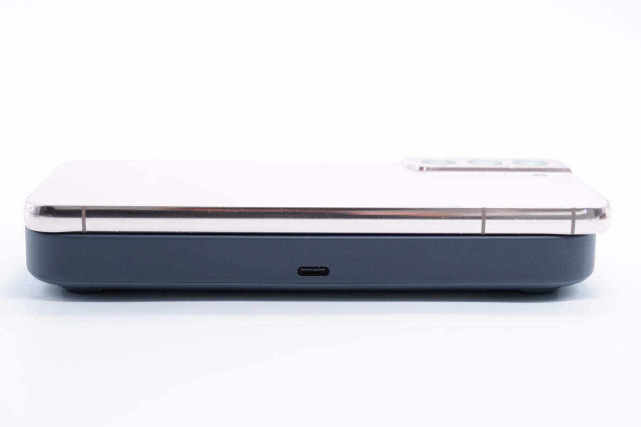

侧边配置单USB-C供电端口，可兼容主流充电配件规格。
三星无线充电座采用网格栅状散热设计，而且在右侧开孔处位置内部搭载散热风扇，以辅助充电时机身散热。

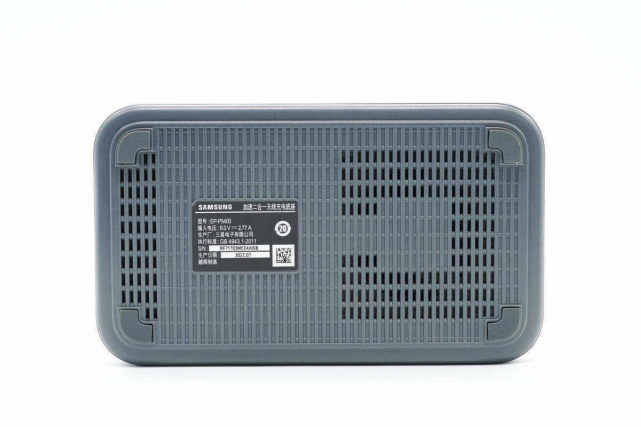

三星无线充电座底面贴有产品的参数贴纸。
型号：EP-P5400；
输入电压：9V2.77A；
生产厂：三星电子有限公司。

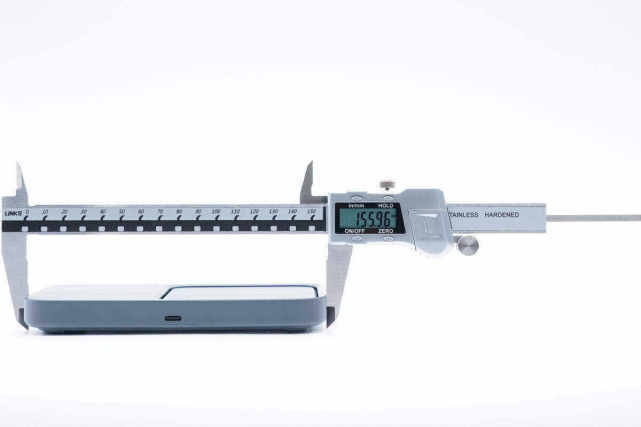

三星无线充电座长度约为155.96mm。

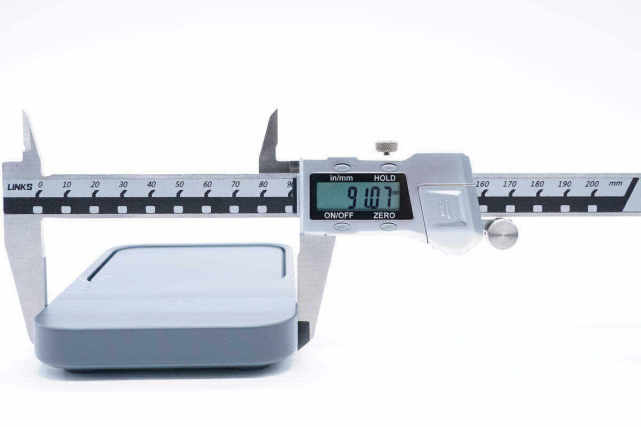

三星无线充电座宽度约为91.07cm。

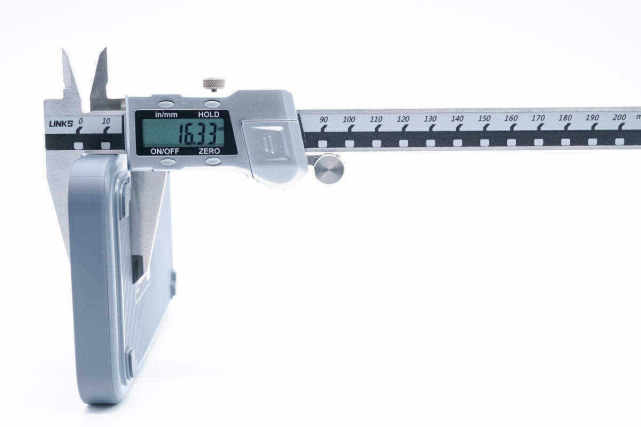

三星无线充电座厚度约为16.33mm。

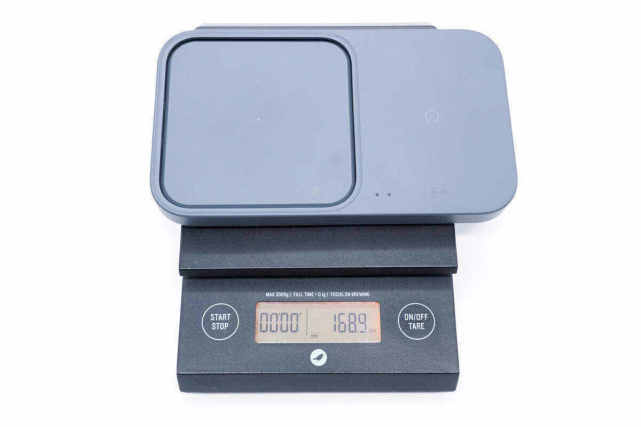

三星无线充电座整体重量约为168.9g。
三星无线充电座与三星 Galaxy S22+手机相比力，整体长度上相差不大。

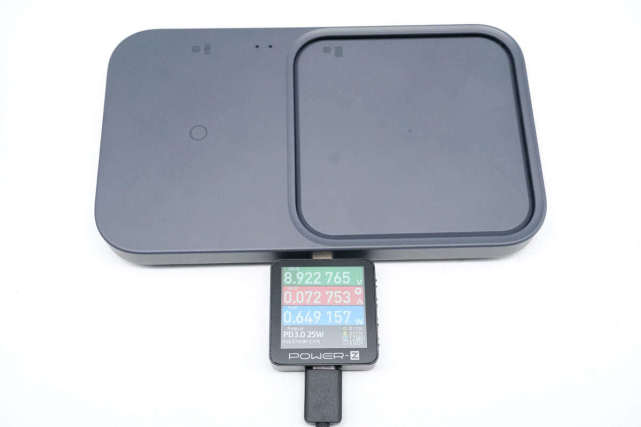

接通电源，使用 POWER-Z KM003C 读取到未给设备充电时的功率为8.92V 0.07A 0.65W。

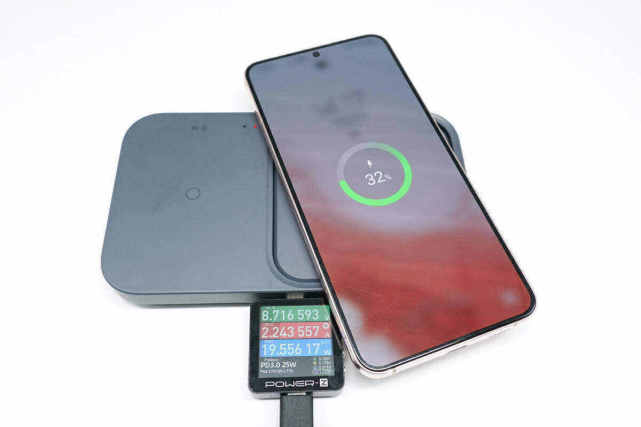

对三星 S22+充电，实测无线充输入端功率为8.72V 2.24A 19.56W。

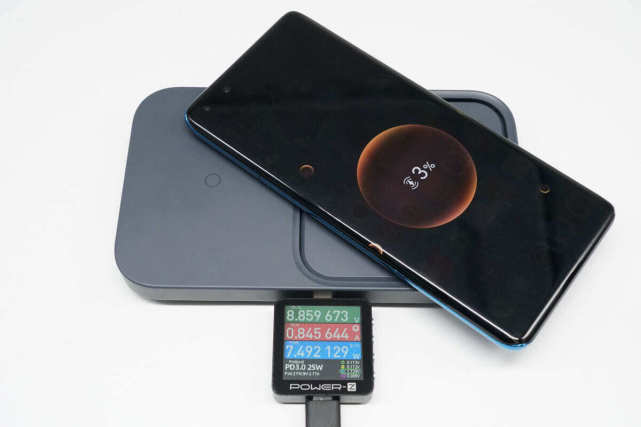

对华为P40 Pro手机充电，实测无线充输入端功率为8.86V 0.85A 7.49W。

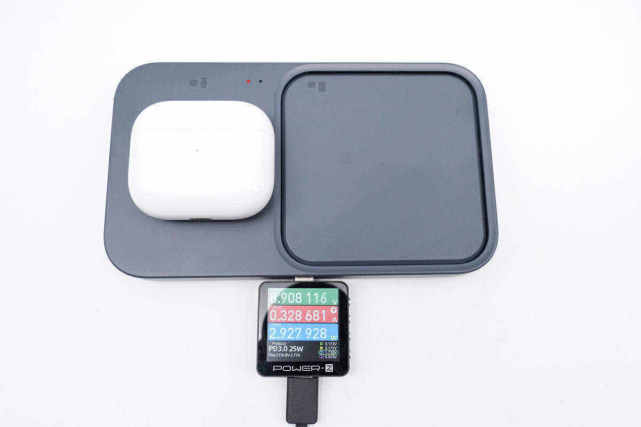

为 Airpods 3充电，实测无线充输入端功率为8.91V 0.33A 2.93W。

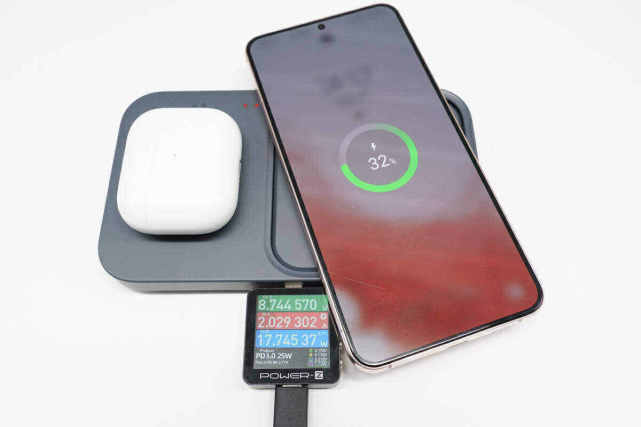

同时为 Airpods 3和三星 S22+充电，实测无线充输入端功率为8.74V 2.04A 17.75W。
三星15W二合一无线充电底座拆解
看完三星这款无线充电底座的开箱和测试，下面就举行拆解，一起来看看内部的设计和用料。

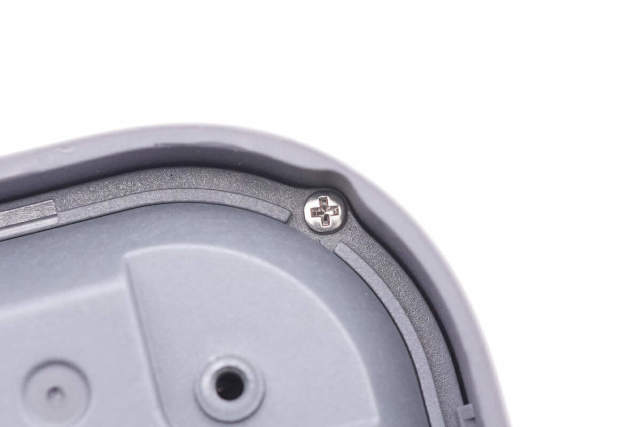

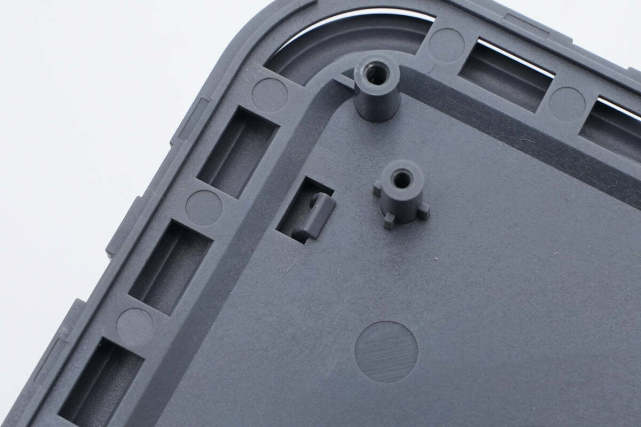

起首拆下四角的胶垫，在内部为外壳固定螺丝。

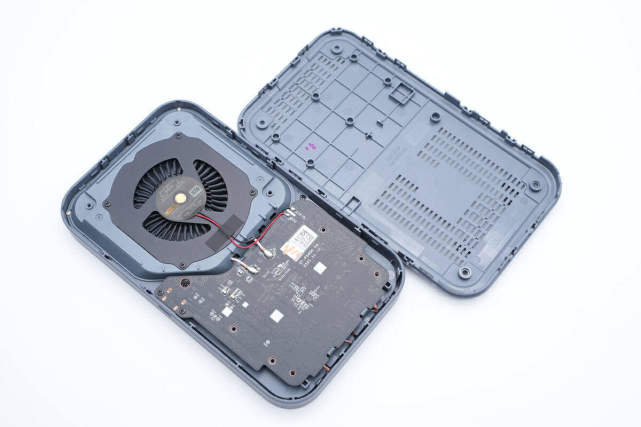

拆开后盖，内部为无线充电器的PCBA模块和散热风扇。

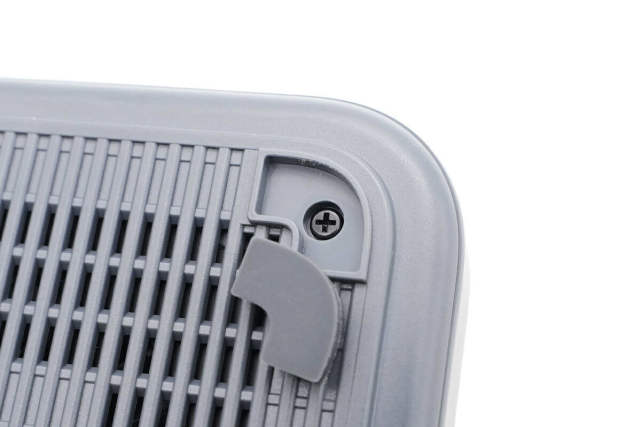

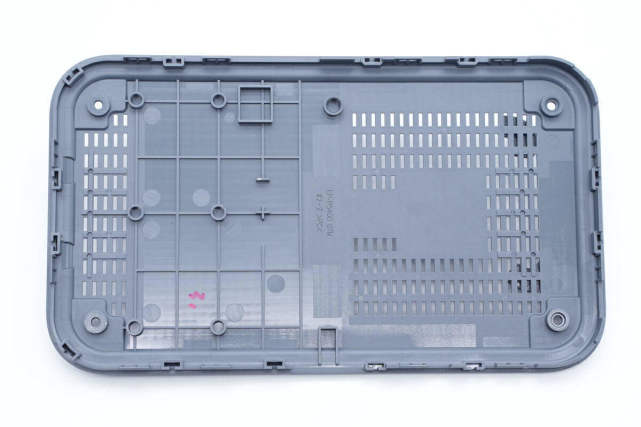

后盖内部开有透气格栅，用于空气流通，带走热量。

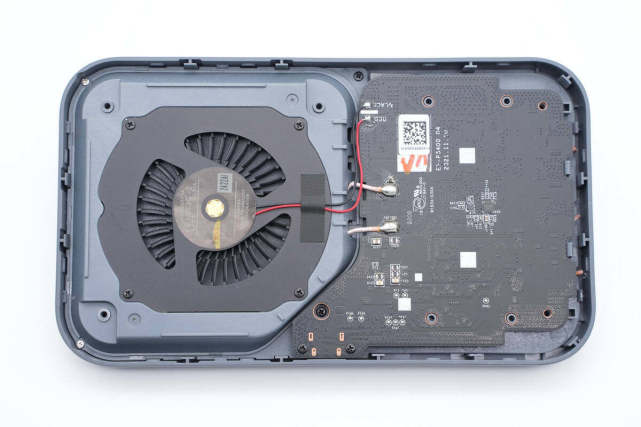

外壳内部散热风扇和PCBA模块一览，均通过螺丝固定在外壳内部，风扇和无线充电线圈通过焊接连接。

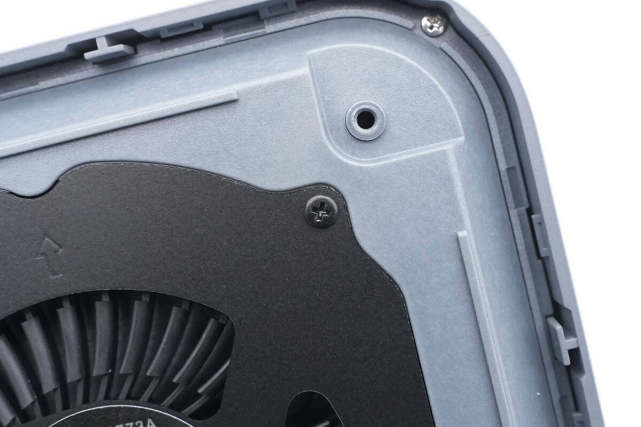

拧下固定螺丝举行拆解。

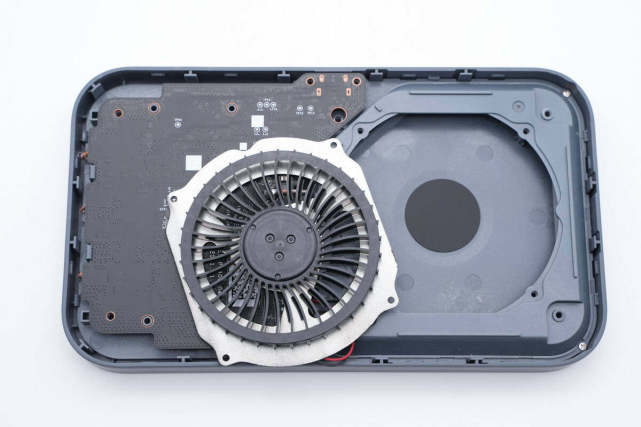

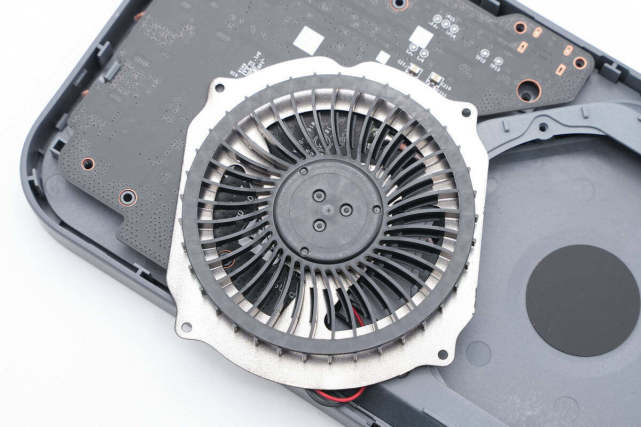

拆下离心风扇，风扇通过无线充电线圈面板边缘送风。
离心风扇叶轮特写。

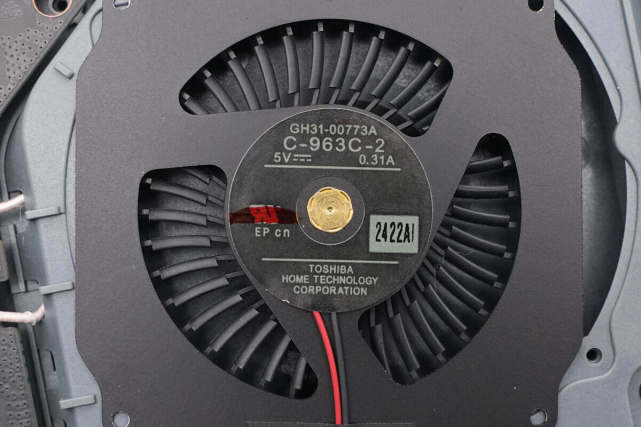

风扇来自东芝，规格为5V 0.31A，二线不支持测速。
用于供电的USB-C母座通过螺丝固定。

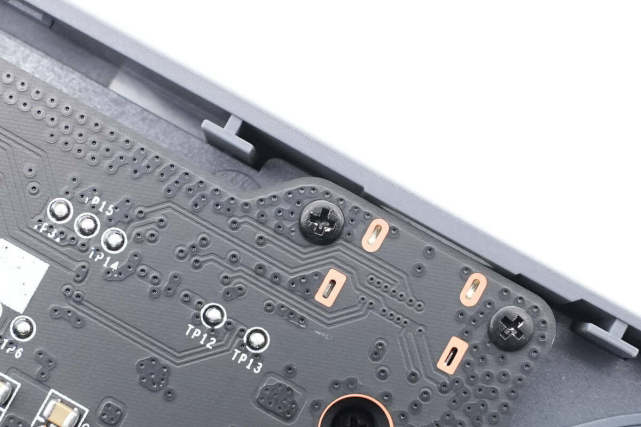

PCBA模块通过卡扣固定在外壳内部。

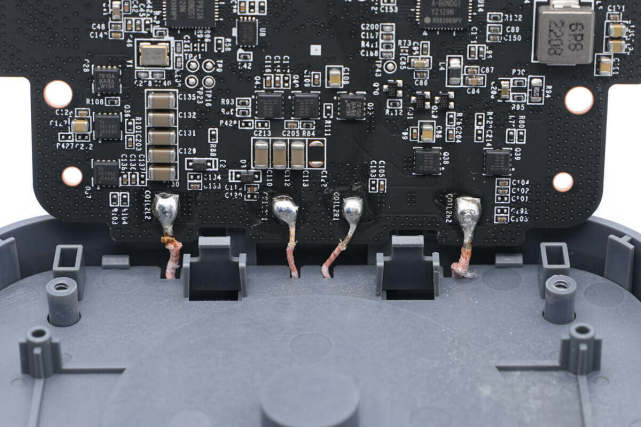

焊接拆下PCBA模块反面焊接的风扇和无线充电线圈。
在PCBA模块正面焊接无线充电线圈，用于耳机和手表充电。

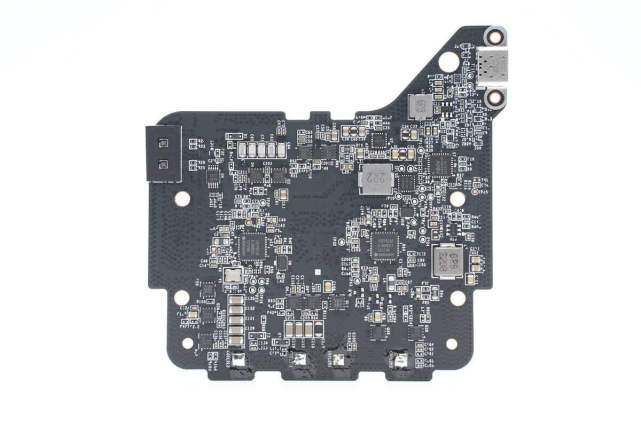

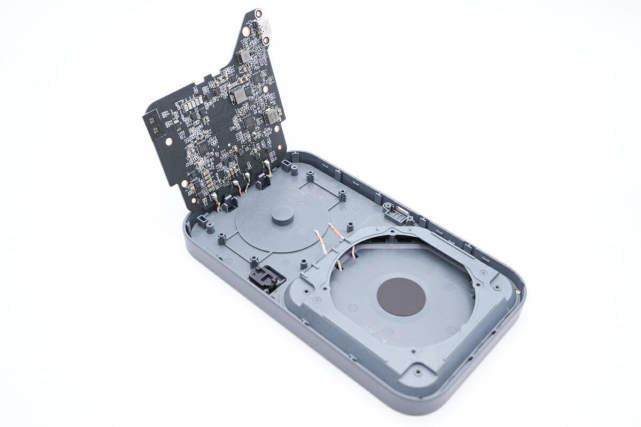

焊接分离取下PCBA模块，继承举行观察。
PCBA模块正面一览，焊接两路无线充电主控，MCU，同步升降压转换器，降压芯片，对应的电感，无线充电功率管和谐振电容。

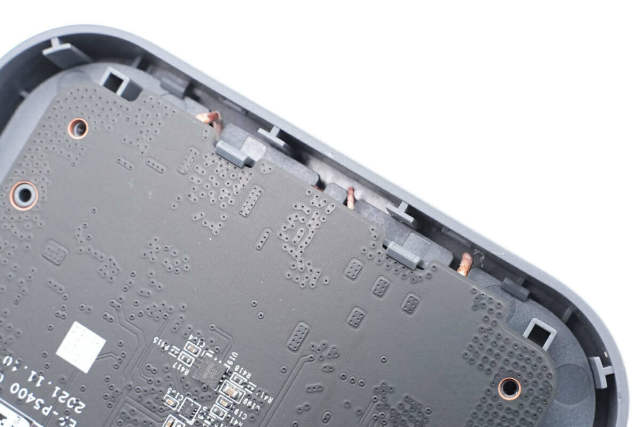

反面焊接一颗半桥驱动器。下面从PCBA模块正面开始了解这款充电器的元件信息。

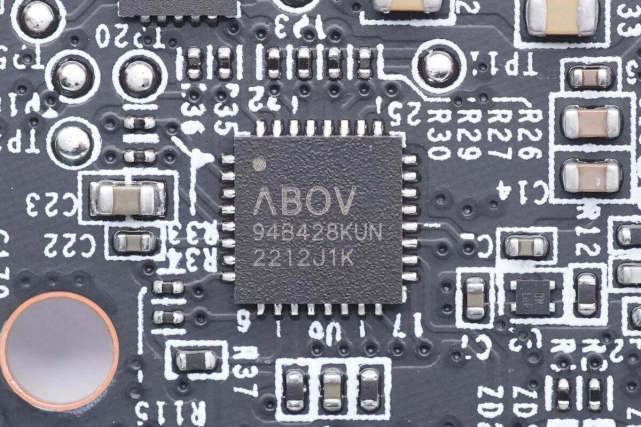

ABOV 94B428 MCU用于无线充电整机控制及快充取电，芯片已经通过PD3.0认证，支持移动电源使用。

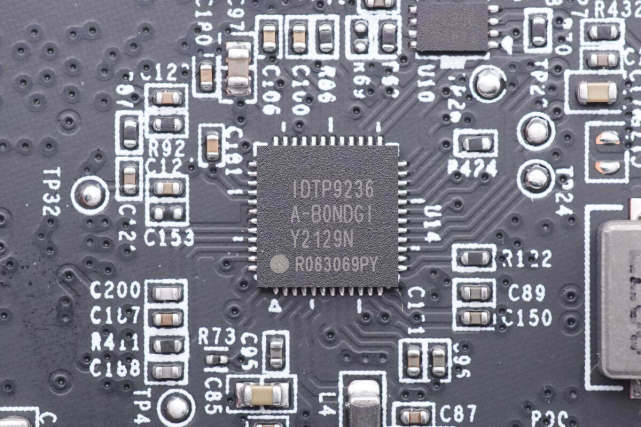

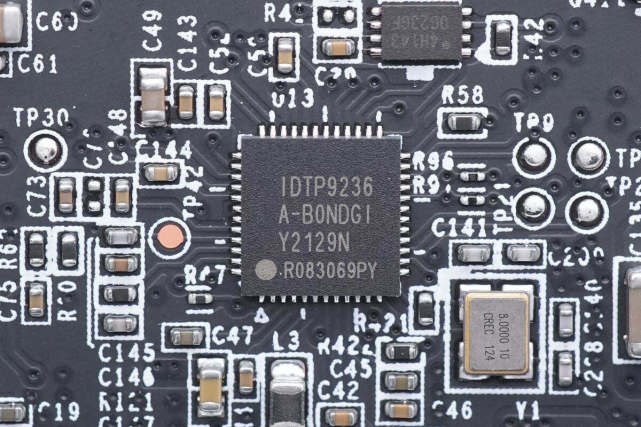

无线充电主控采用瑞萨IDTP9236，芯片内部集成无线充电功率管驱动器，无需外置驱动器，外围元件相对简化。
这款无线充电底座内部使用两颗IDTP9236用于两路无线充电。

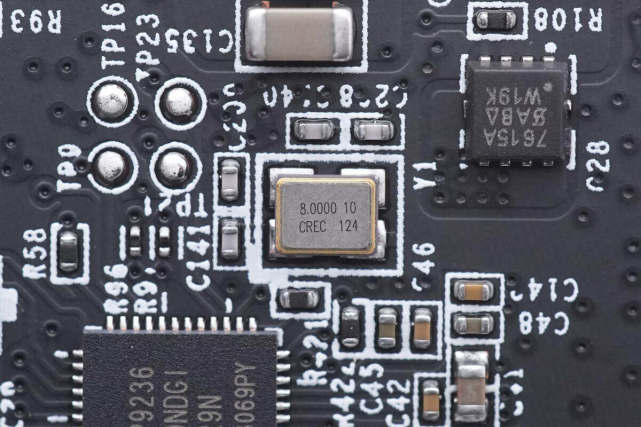

无线充电主控外置8.0000MHz时钟晶振。

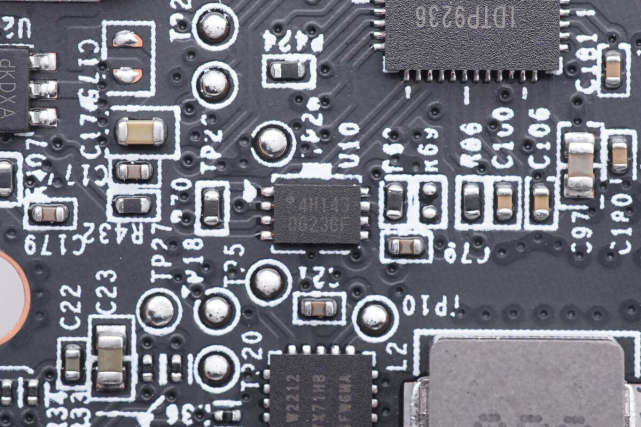

无线充电主控外置存储器特写。
另一颗存储器特写，两颗存储器分别对应两颗无线充电主控。
用于手机无线充电电路采用一颗同步升降压转换器，来自MPS，型号MP28167-A，是一颗内置开关管的同步升降压转换器，支持2.8-22V输入电压，最大输出电流3A，采用QFN3*3-16封装。

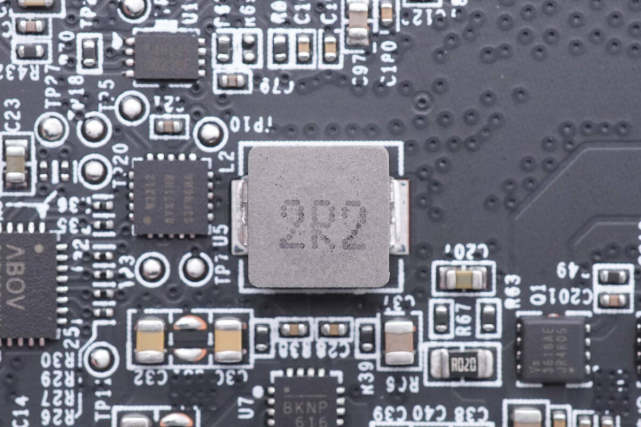

配合MP28167-A使用的2.2μH合金电感。

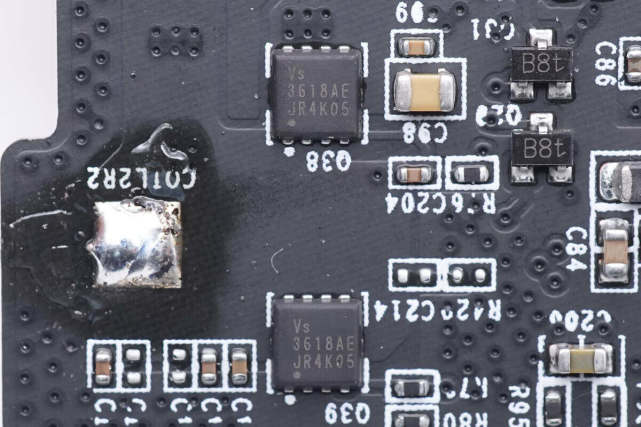

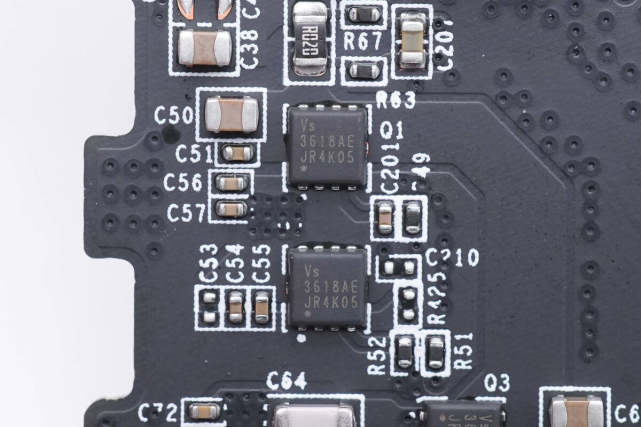

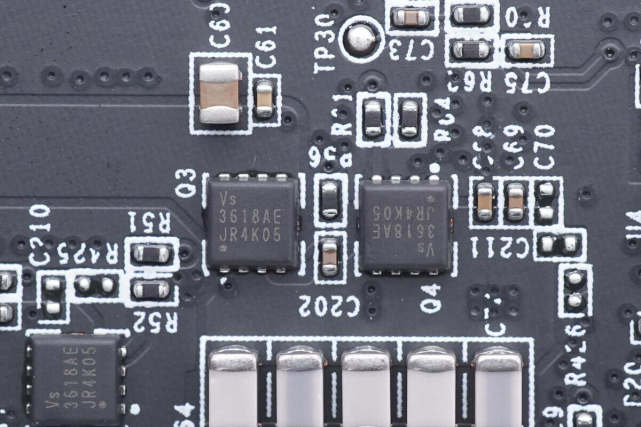

四颗无线充电功率管均来自威兆半导体，型号VS3618AE，是一颗耐压30V的NMOS，导阻6.4mΩ，采用PDFN3333封装。

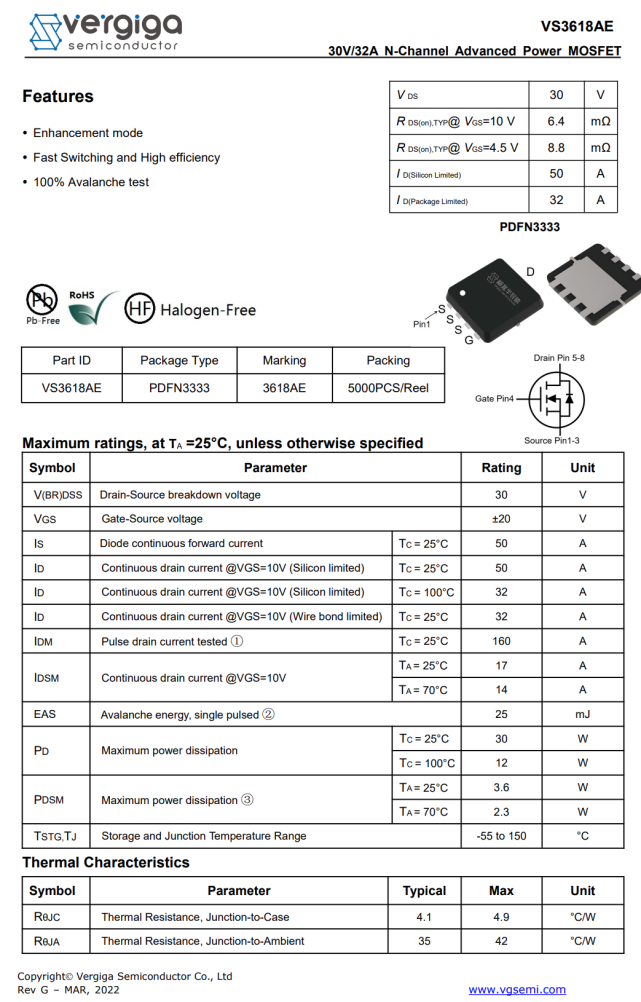

威兆半导体 VS3618AE 详细资料。
充电头网通过拆解了解到，采用威兆VS3618AE的产品另有华为27W超等快充无线车充、小米无线车充、小米无线充电宝、坚果饼式无线充电座、魅族无线充电器无线充电产品以及小米65W USB PD快充充电器、紫米10000mAh USB PD快充移动电源移动电源和充电器等，威兆MOS的产品性能也获得众多知名品牌认可。
共四颗VS3618AE组成H桥用于线圈驱动。

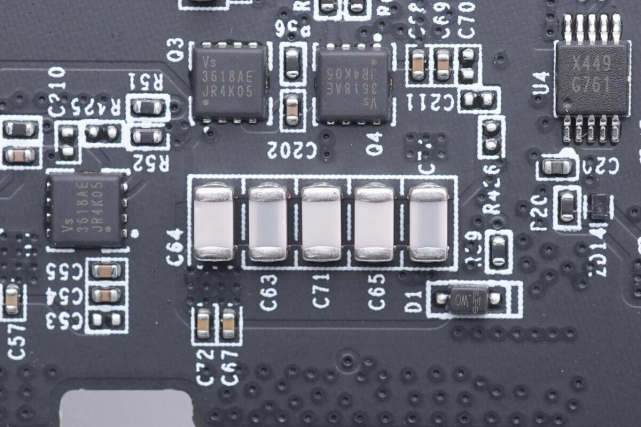

五颗白色NPO谐振电容特写。

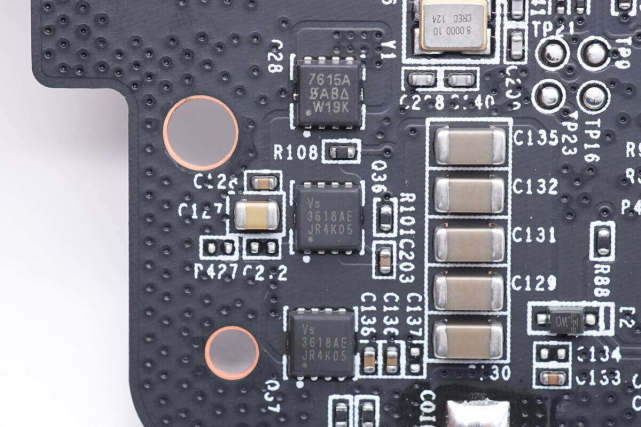

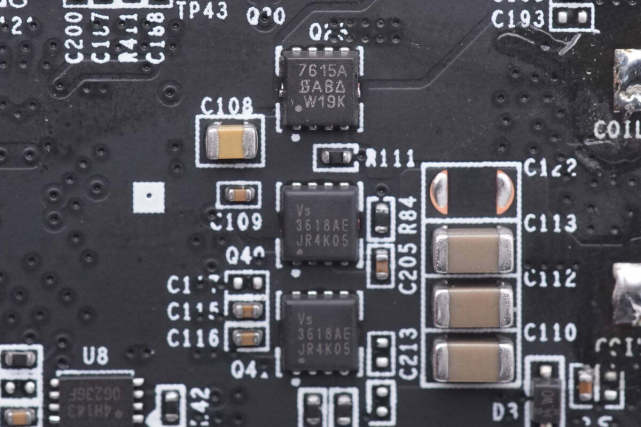

别的两组较小功率的无线充电采用外置MOS管控制无线充电供电的设计，使用一颗PMOS控制无线充电半桥供电，其中PMOS来自威世，型号Si7615ADN，是一颗耐压20V的PMOS，导阻为3.5mΩ。无线充电功率管与手机无线充电型号相同，均为威兆半导体 VS3618AE。

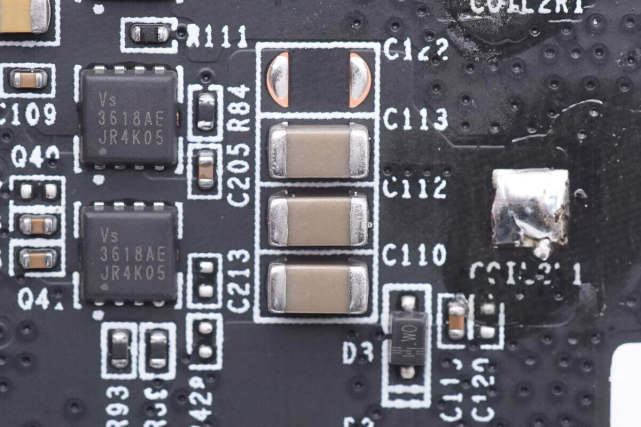

对应其中一个线圈的三颗并联的谐振电容。
别的一组线圈的驱动电路，同样采用PMOS举行供电控制。

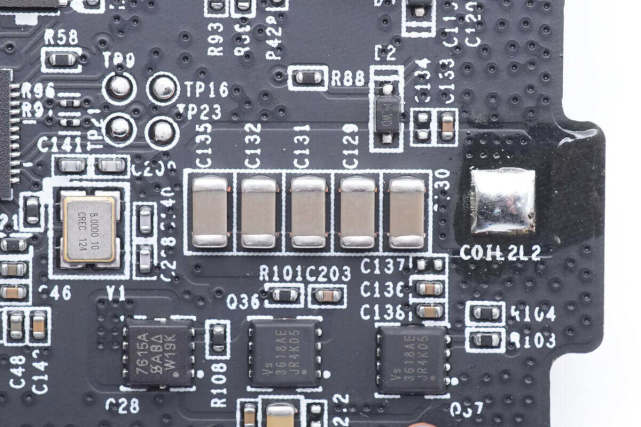

对应另一个线圈的五颗并联的谐振电容。
别的两颗VS3618AE组成半桥，与上面的半桥搭配，举行无线充电。

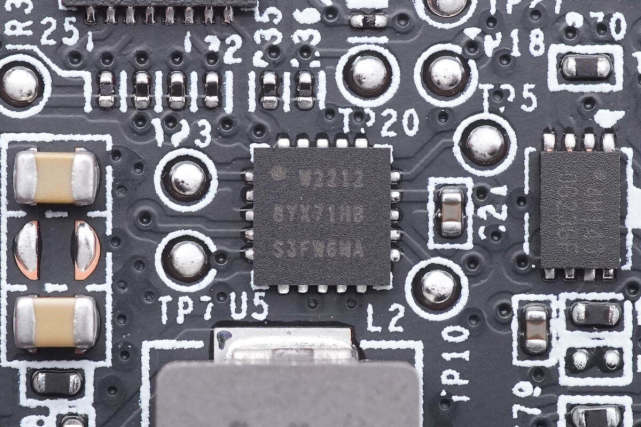

一颗三星的定制芯片，丝印S3FW6MA。

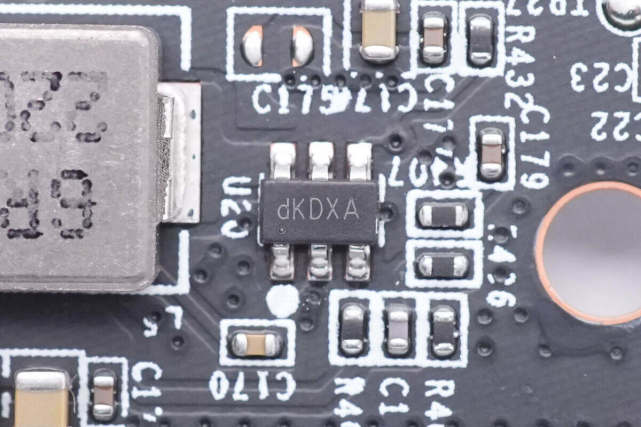

一颗丝印dK的降压芯片，用于为小功率无线充电降压供电。

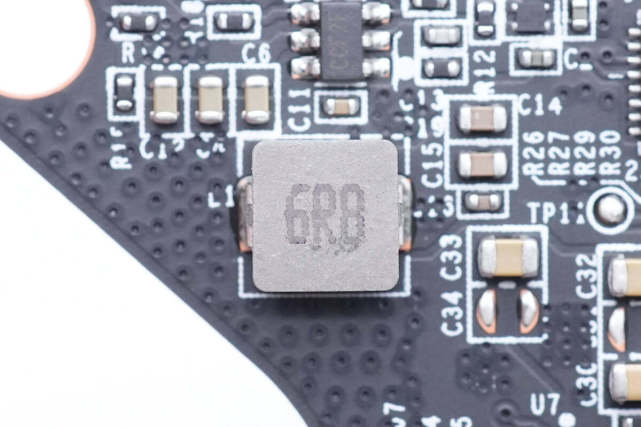

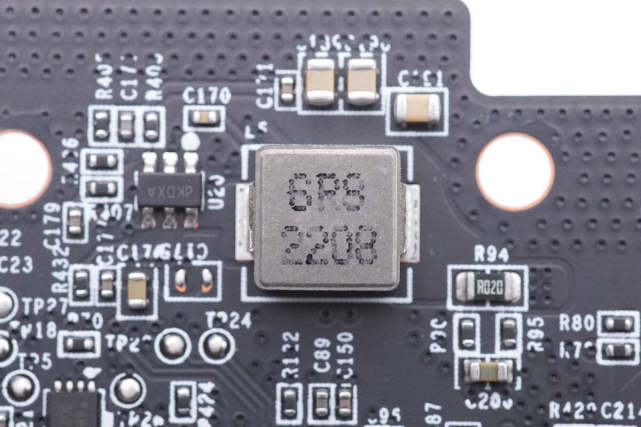

搭配使用的6.8μH合金电感。

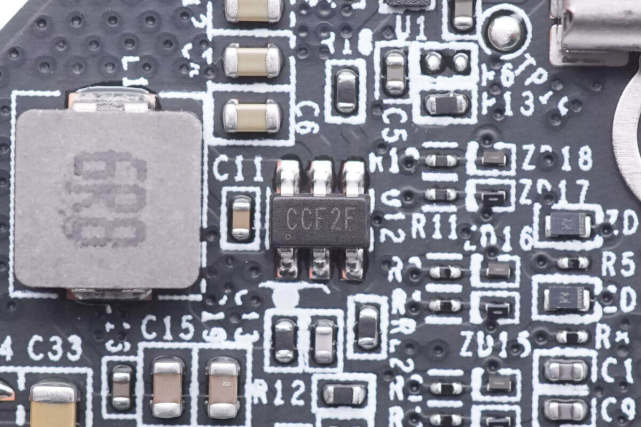

一颗丝印CC的降压芯片，用于为无线充电主控降压供电。
搭配使用的6.8μH合金电感。

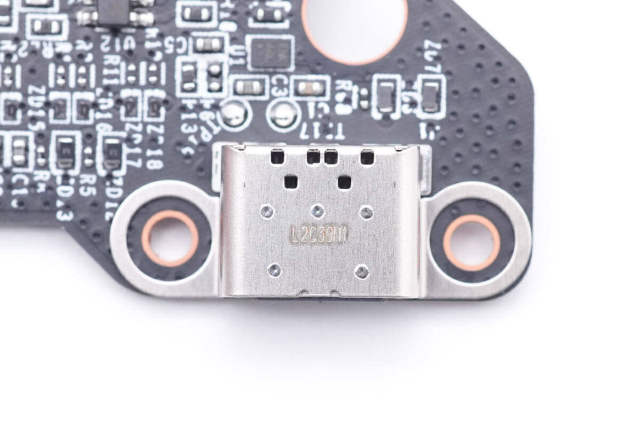

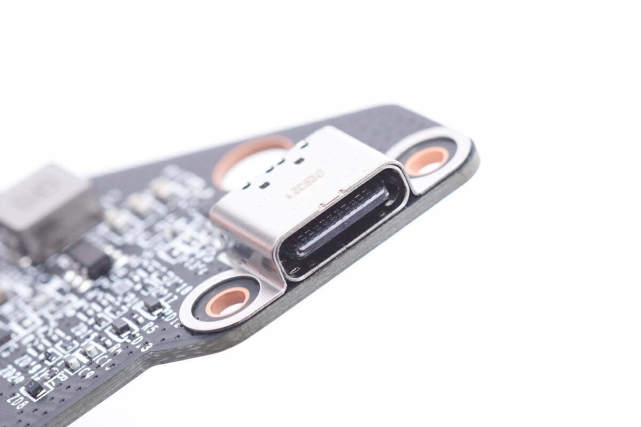

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。
USB-C母座外壳点焊固定固定外壳。

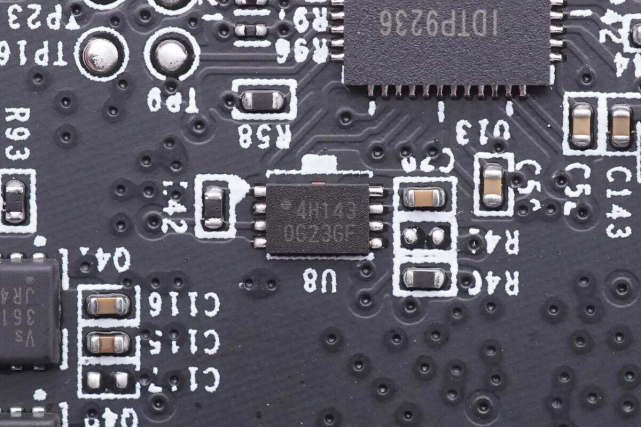

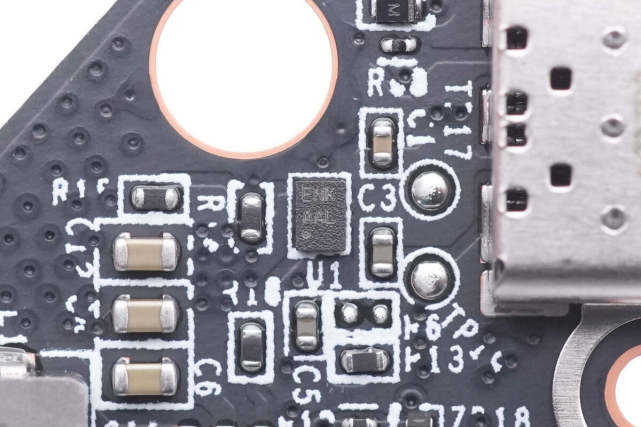

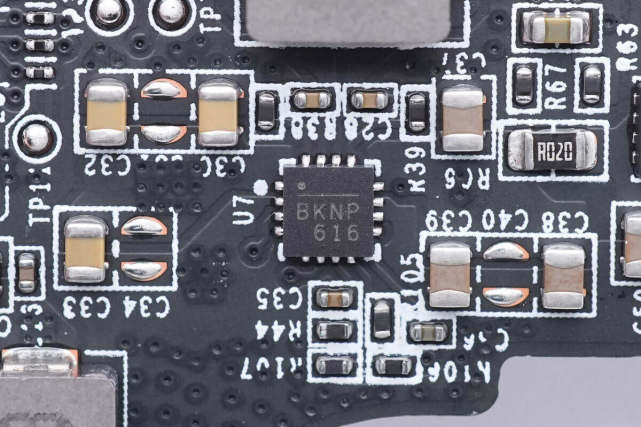

输入端过流保护芯片特写。

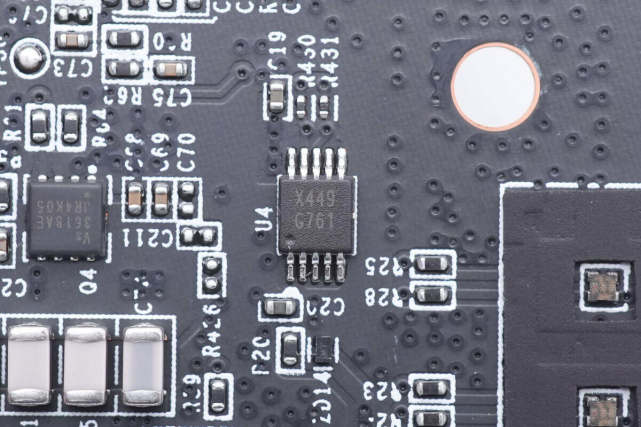

致新科技 G761风扇速度控制器用于风扇转速控制，采用SMBus总线控制，支持线性和PWM调速，具备开环和闭环风扇转速控制。

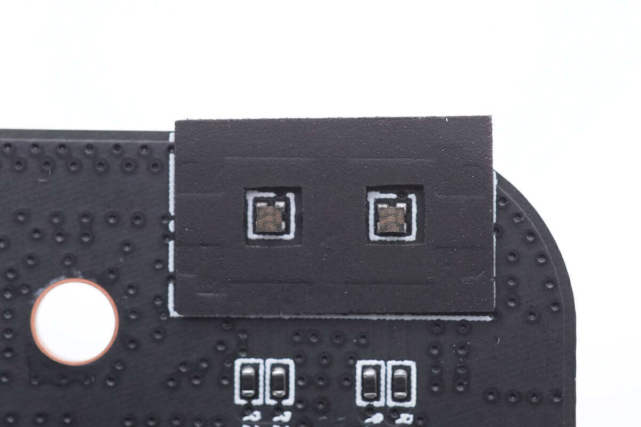

两颗指示灯粘贴遮光泡棉。
PCBA模块反面焊接一颗半桥驱动器，来自DIODES，型号DGD0590A，用于无线充电功率管驱动。
外壳内部采用螺丝固定。
指示灯导光塑料特写。

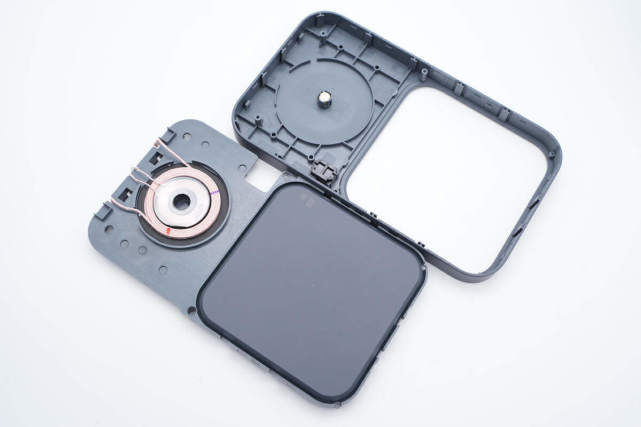

拧下螺丝拆分开底座外壳。

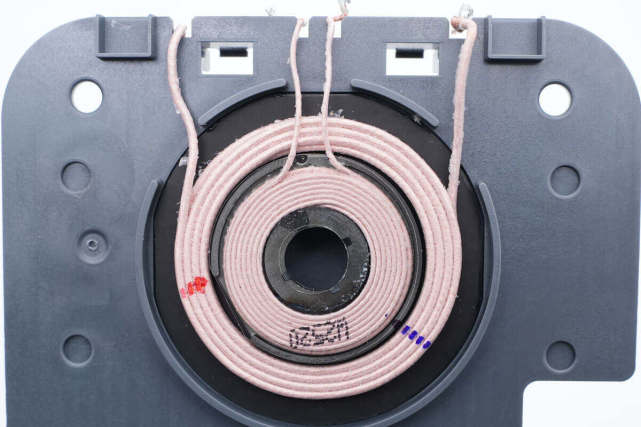

用于手表和耳机无线充电的线圈特写。

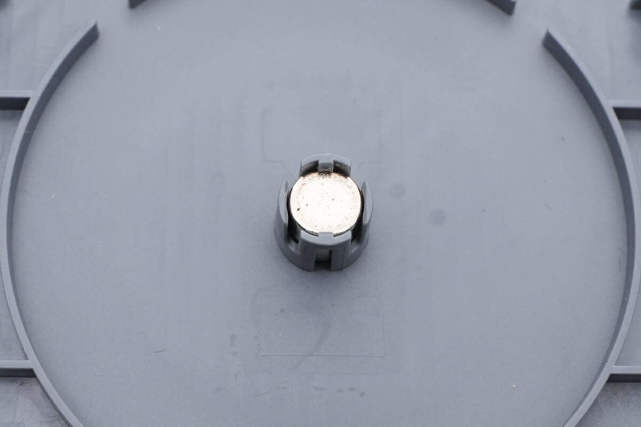

外壳内部的磁铁特写，用于吸附手表。

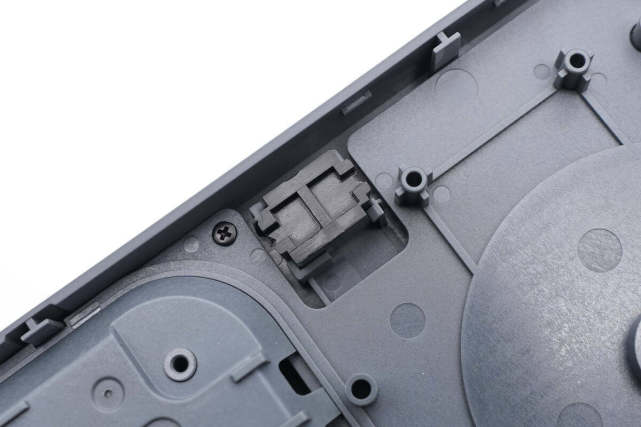

壳体内部通过卡扣固定。

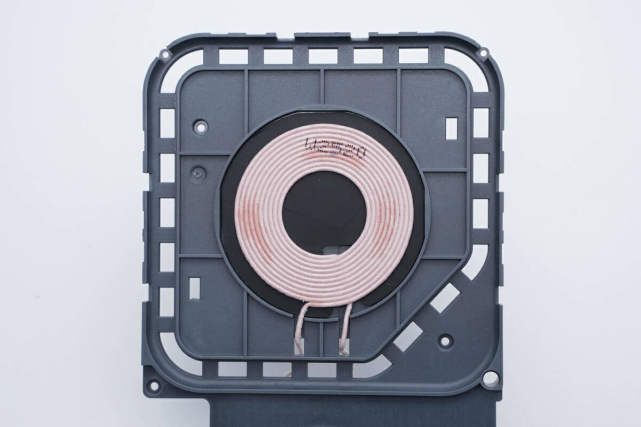

用于手机无线充电的线圈特写，边缘开窗用于通风降温。

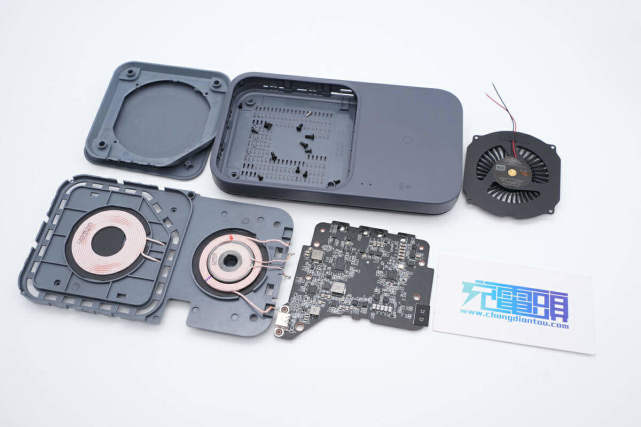

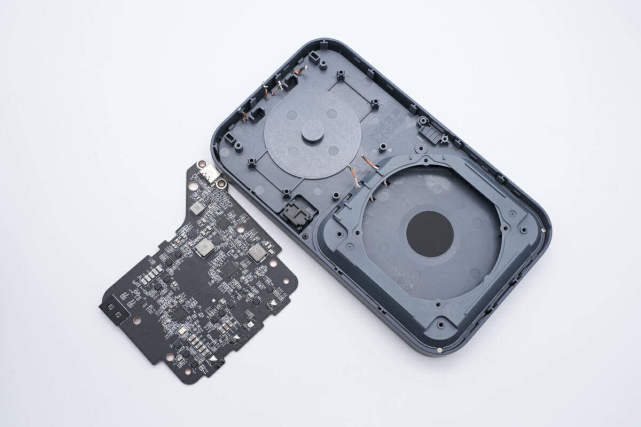

全部拆解一览，来张百口福。
充电头网拆解总结
三星这款双项无线充电底座紧凑美观，采用USB-C接口供电，并自带充电器和数据线。无线充电器支持手机/耳机+耳机/手表无线充电，一个无线充电器即可满意三星百口桶的无线充电需求，还能满意苹果和其他品牌手机充电，兼容性不错。无线充内置散热风扇，及时将无线充电产生的热量散发，降低温升，充电更加稳固。
充电头网通过拆解了解到，三星这款无线充电器采用两颗瑞萨IDTP9236用于无线充电控制，手机充电搭配MPS同步升降压转换器供电，小功率无线充电使用降压转换器供电。无线充电功率管全部来自威兆，型号VS3618AE，并采用致新风扇调速芯片用于风扇控制，散热风扇为离心风扇，来自东芝。三星这款无线充电底座做工扎实，工艺细致，是一款高品质的产品。
